218 4 Programmation des cycles
4.8 Cy
cles de fr
aisag
e

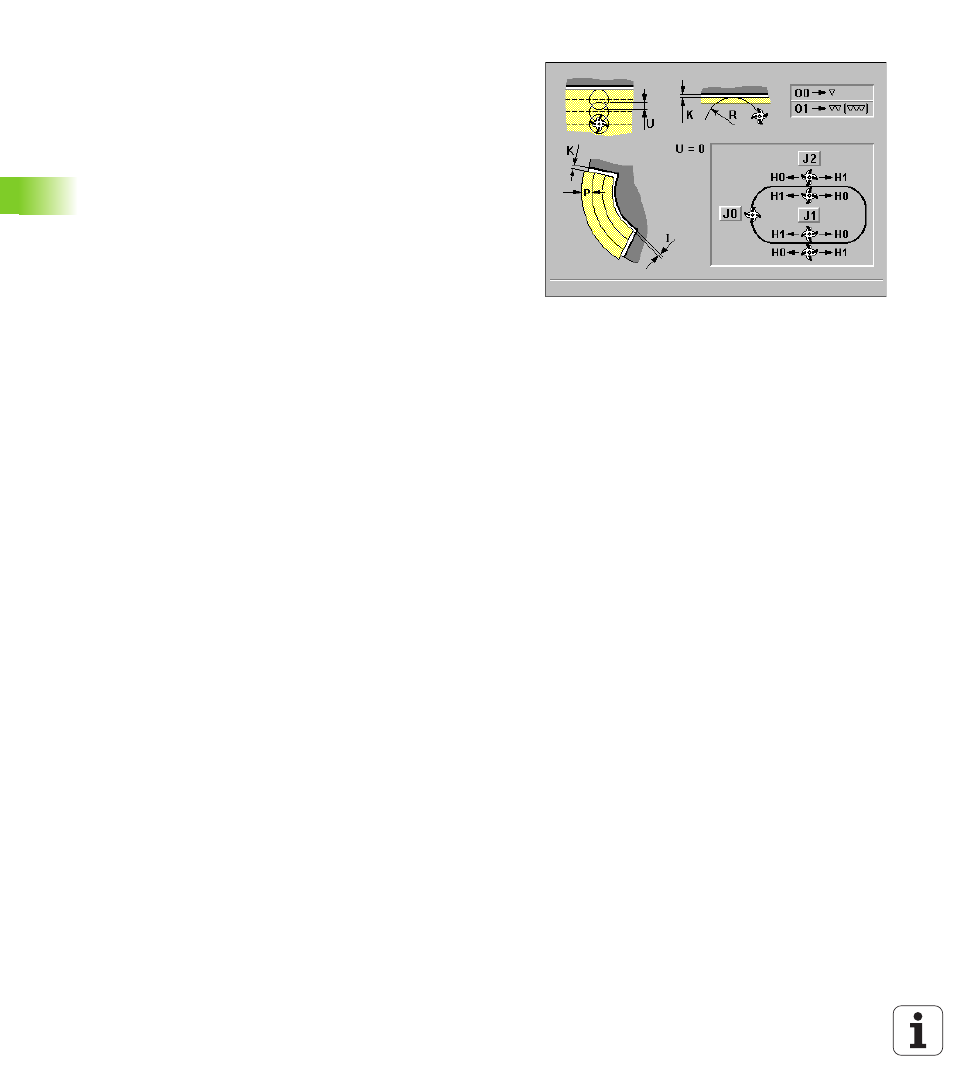

Paramètres du cycle (deuxième fenêtre d'introduction)
 P Profondeur de passe – par défaut: Profondeur totale en une passe
 U Facteur de recouvrement
„ Aucune introduction: Fraisage de contour
„ U>0: Fraisage de poches – Recouvrement (min.) des trajectoires
de fraisage = U*diamètre de la fraise
 I Surépaisseur dans le sens de la plongée
 K Surépaisseur parallèle au contour
 FZ Avance de plongée – par défaut: Avance active
 E Avance réduite pour éléments circul. – par défaut: Avance active
 H Sens de déroulement du fraisage – par défaut: 0
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
 J Fraisage de contour (par défaut: 0) dépendant de „U“:
„ Fraisage de poches et J=0: sur le contour
„ Fraisage de poches et J=1: interne
„ Fraisage de poches et J=2: externe
„ Fraisage de contour et J=0: de l'intérieur vers l'extérieur
„ Fraisage de contour et J=1: de l'extérieur vers l'intérieur
 O Ebauche/finition : Déroulement du fraisage (seulement pour le
fraisage de poches) – par défaut: 0
„ O=0: Ebauche
„ O=1: Finition
 R Rayon d'approche : Rayon de l'arc de cercle en entrée/sortie –
par défaut: 0
„ R=0: L'élément de contour est abordé directement; plongée au
point d'approche, au-dessus du plan de fraisage, puis plongée
verticale en profondeur
„ R>0: La fraise se déplace sur un arc de cercle d'approche/de
sortie qui tangente l'élément de contour.
„ R<0 aux angles internes: La fraise se déplace sur un arc de cercle
d'approche/de sortie qui tangente l'élément de contour.
„ R<0 au angles externes: Longueur de l'élément linéaire
d'approche/de sortie; approche/sortie par tangentement
