5.7 Eléments de cont
our ICP sur le pour
tour

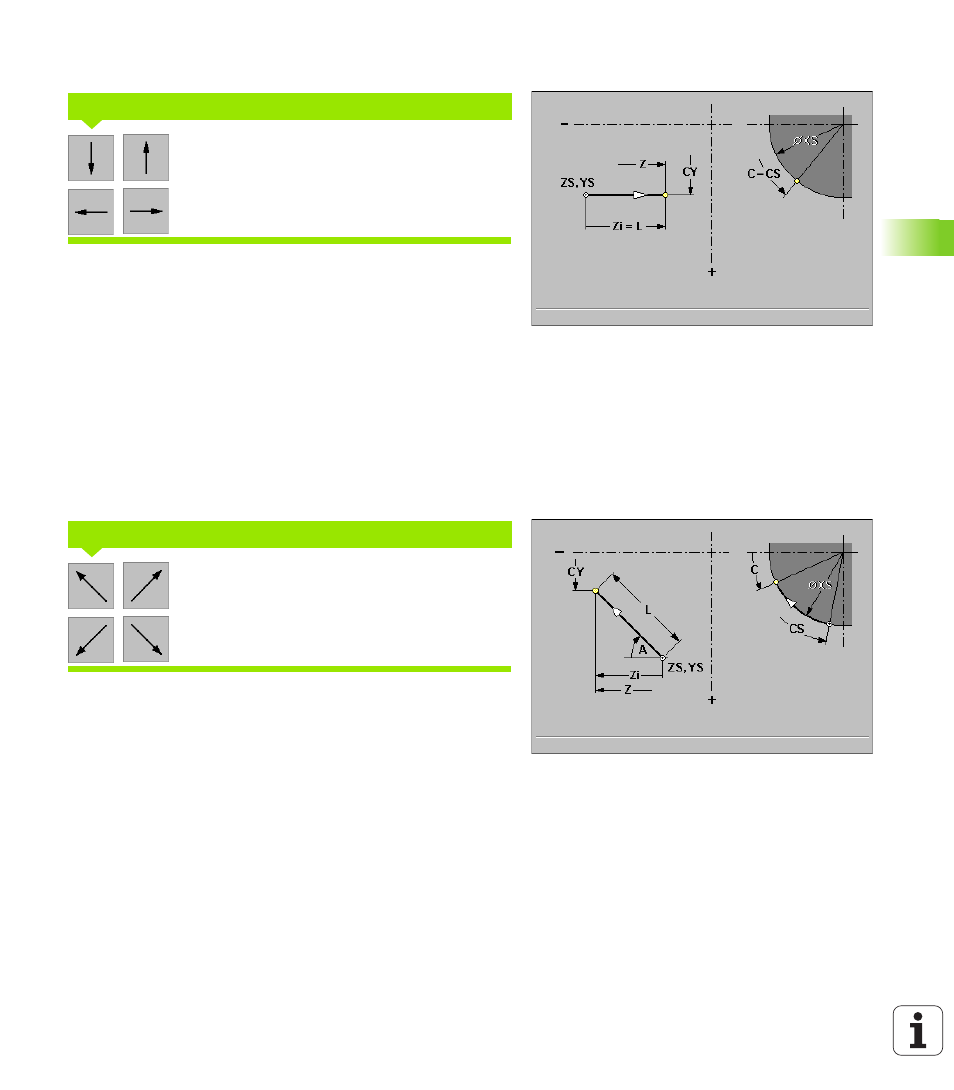

Saisie ligne sur le pourtour
Sélectionner le sens de la ligne
Vous indiquez les cotes de la ligne et définissez le raccordement vers
l'élément de contour suivant.
Paramètres
ZS, YS Point de départ
(YS comme cote de segment – référence:
Diamètre XS)
CS Point de départ
comme cote angulaire
XS
Diamètre de développé
Z Point-cible
CY Point-cible
comme cote de segment (référence: Diamètre XS)
C Point-cible
comme cote angulaire
L Longueur de la ligne
F Avance spéciale
Sélectionner le sens de la ligne
Vous indiquez les cotes de la ligne et définissez le raccordement vers
l'élément de contour suivant.
Paramètres
ZS, YS Point de départ
(YS comme cote de segment – référence:
Diamètre XS)
CS Point de départ
comme cote angulaire
XS
Diamètre de développé
Z Point-cible
CY Point-cible
comme cote de segment (référence: Diamètre XS)
C Point-cible
comme cote angulaire
A Angle par rapport à l'axe Z
– sens de l'angle: cf. figure d'aide
L Longueur de la ligne
F Avance spéciale
Lignes verticales/horizontales
Ligne en angle
