MANUALplus 4110 HEIDENHAIN 137
4.5 Cy
cles „de coupe
“

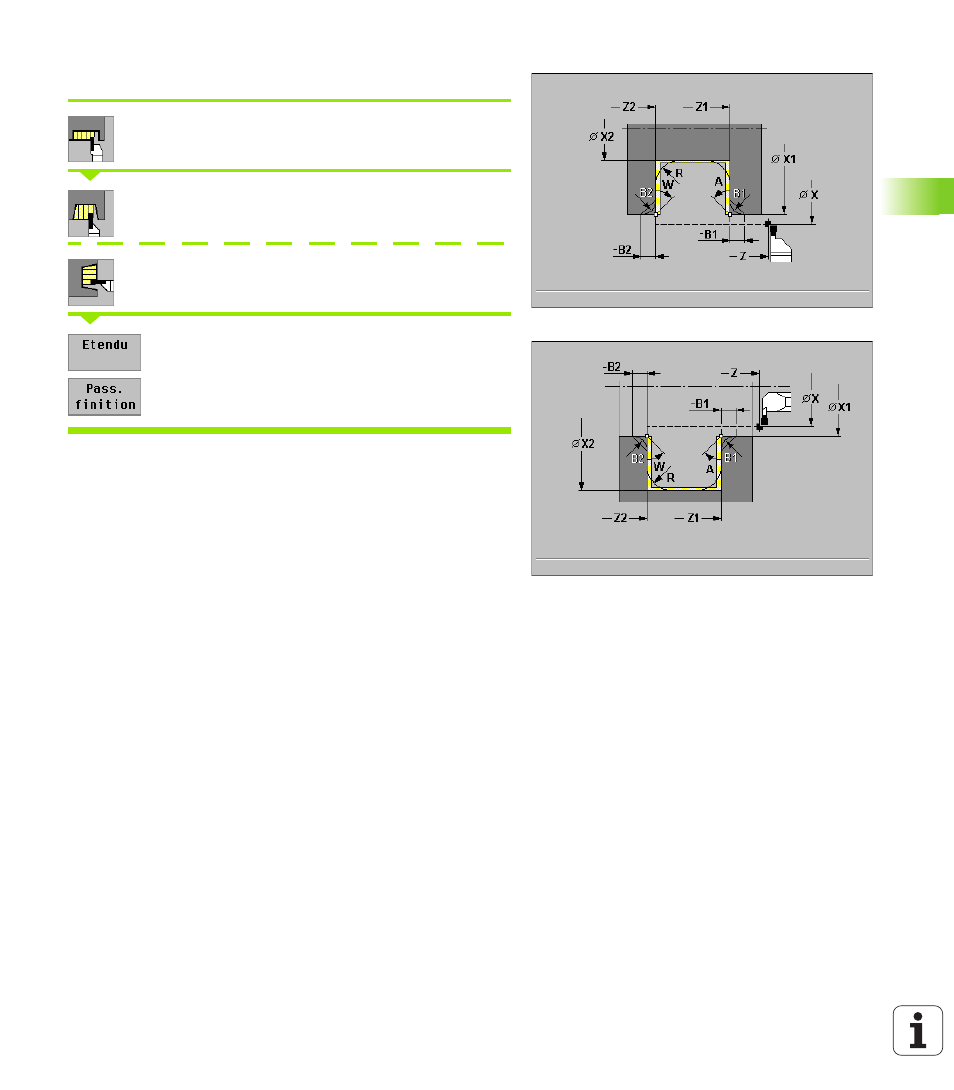

Gorges radiales/axiales (finition) – Etendu
Sélectionner les „cycles de coupe“
Sélectionner la „gorge radiale“ (figures de droite)
Sélectionner la „gorge axiale“ (fig. page suivante)
Activer Etendu
Activer Passe finition
Le cycle réalise le nombre de cycles de gorges défini sous „Q“. Les
paramètres „X/Z – X2/Z2“ définissent la première gorge (position,
profondeur et largeur de la gorge).
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 A Angle initial: Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B1, B2 Chanfrein/arrondi (B1 Début du contour; B2 Fin du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 DX, DZ Distance à la gorge suivante et par rapport à la gorge
précédente
 Q Nombre de cycles de gorge – par défaut: 1
A l'aide des paramètres facultatifs suivants, vous définissez:
„ A: Biseau en début de contour
„ W: Biseau en fin de contour
„ R: Arrondi (aux deux angles du creux du contour)
„ B1: Chanfrein/arrondi en début du contour
„ B2: Chanfrein/arrondi en fin de contour
