516 9 Exemples
9.6 Ex
emple de pr
ogr
ammation DIN pour „arbr
e fileté“
9.6 Exemple de programmation
DIN pour „arbre fileté“
Cet exemple illustre l'usinage de l'arbre fileté à l'aide de la

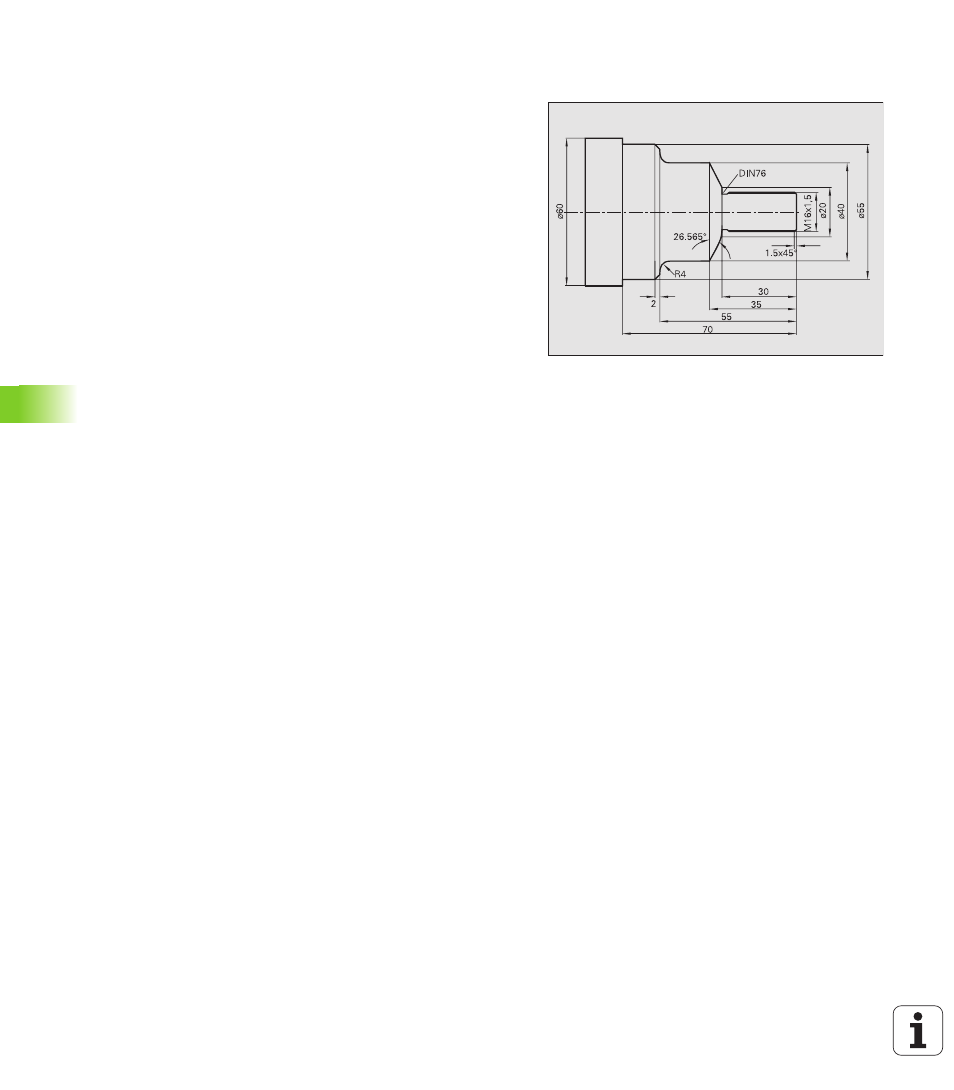

programmation DIN. Partant du plan de la figure de droite, présentons
les différentes phases opératoires du programme DIN.
Outils utilisés
„ Outil d'ébauche:
„ Position T1
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,8 Rayon d'outil
„ Outil de finition:
„ Position T2
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,5 Rayon d'outil
„ Outil de filetage:
„ Position T3
„ WO = 1 Orientation d'outil
Etapes à suivre
 Brider la pièce brute (diamètre 60 mm, longueur 100 mm)
 Configurer la machine
– Définir le point zéro pièce
– Déterminer les cotes de l'outil
– Introduire le point de changement d'outil
 Commuter vers l'éditeur DIN
 Elaborer le programme DIN „Arbre fileté“
 Tester le programme DIN „Arbre fileté“ avec la simulation
