506 9 Exemples
9.4 Ex
emple ICP „Cy
c
le de g
o
rg
es“

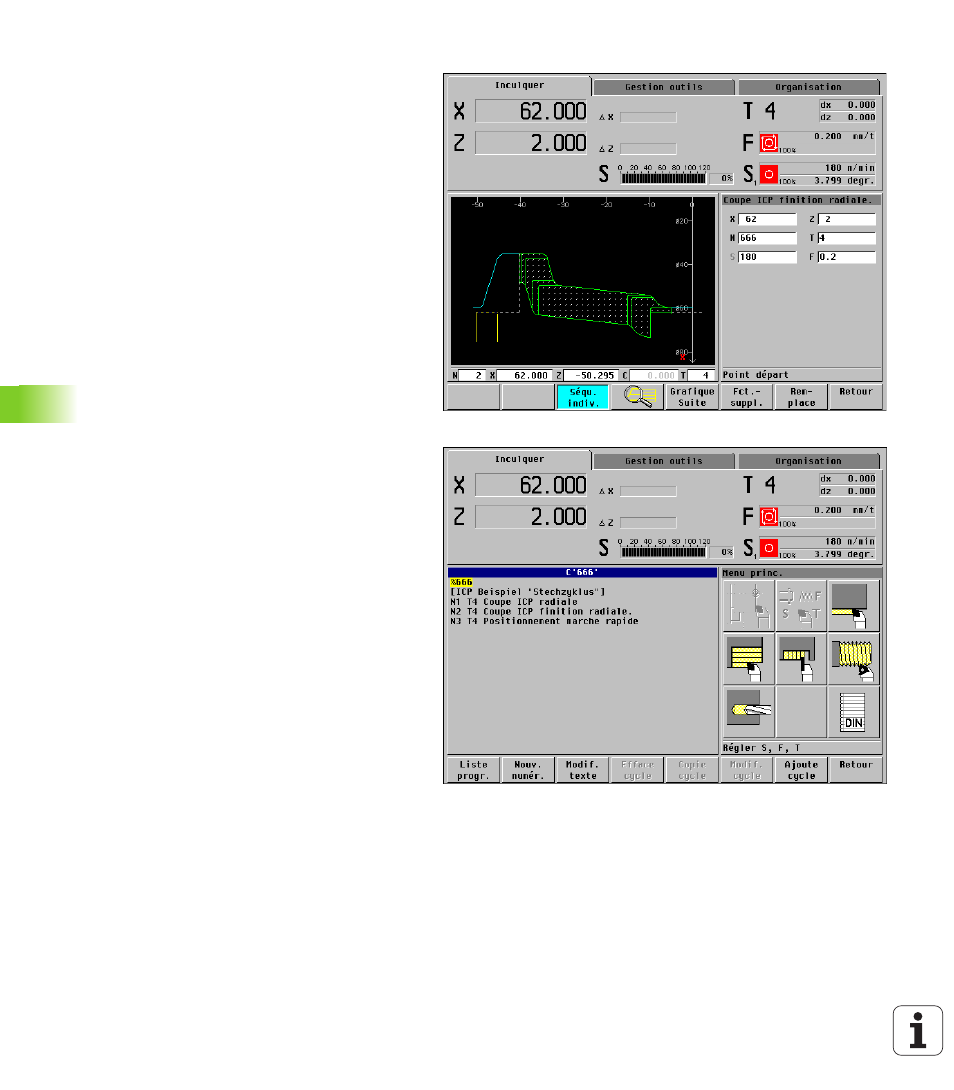

Vérifier les Gorges ICP (finition)
La procédure du cycle de finition de gorge ICP est
vérifiée avec la „simulation graphique“ (softkey
Graphisme). Dans cet exemple, l'usinage de finition
n'est pas encore terminé (fig. en haut et à droite).
Le cycle est ensuite enregistré dans le programme-
cycles avec Mémorise ou Remplace.
Exemple de programme-cycles ICP „Gorge“
Outre les cycles ICP, le programme-cycles élaboré
contient des cycles de positionnement pour le
changement d'outil (fig. de droite).
Tâches des cycles:
„ N1: Gorge ICP
„ N2: Finition ICP
„ N3: Positionnement pour retirer la
pièce
