56 3 Mode de fonctionnement Machine
3.5 Configur
ation des outils
Inscrire l'outil à étalonner dans le tableau d'outils (cf. “Données
d'outils” à la page 418)
Installer l'outil et introduire le numéro T dans „Régler
T, S, F“
Activer Mesure outil
Prépositionner l'outil pour la mesure dans le premier sens
Appuyer sur la softkey correspondant au sens de la
mesure (exemple: Sens Z)
Appuyer sur Marche cycle – L'outil se déplace dans le
sens de la mesure. Lorsque le palpeur de mesure
réagit, la cote de réglage est déterminée et
enregistrée. La valeur de correction est effacée.
Prépositionner l'outil pour la mesure dans le deuxième sens
Appuyer sur la softkey correspondant au sens de la
mesure (exemple: Sens X)
Appuyer sur Marche cycle – L'outil se déplace dans le
sens de la mesure. Lorsque le palpeur de mesure
réagit, la cote de réglage est déterminée et
enregistrée. La valeur de correction est effacée.
Introduire le rayon de l'arête de coupe
Valider le rayon de l'arête de coupe dans le tableau
d'outils

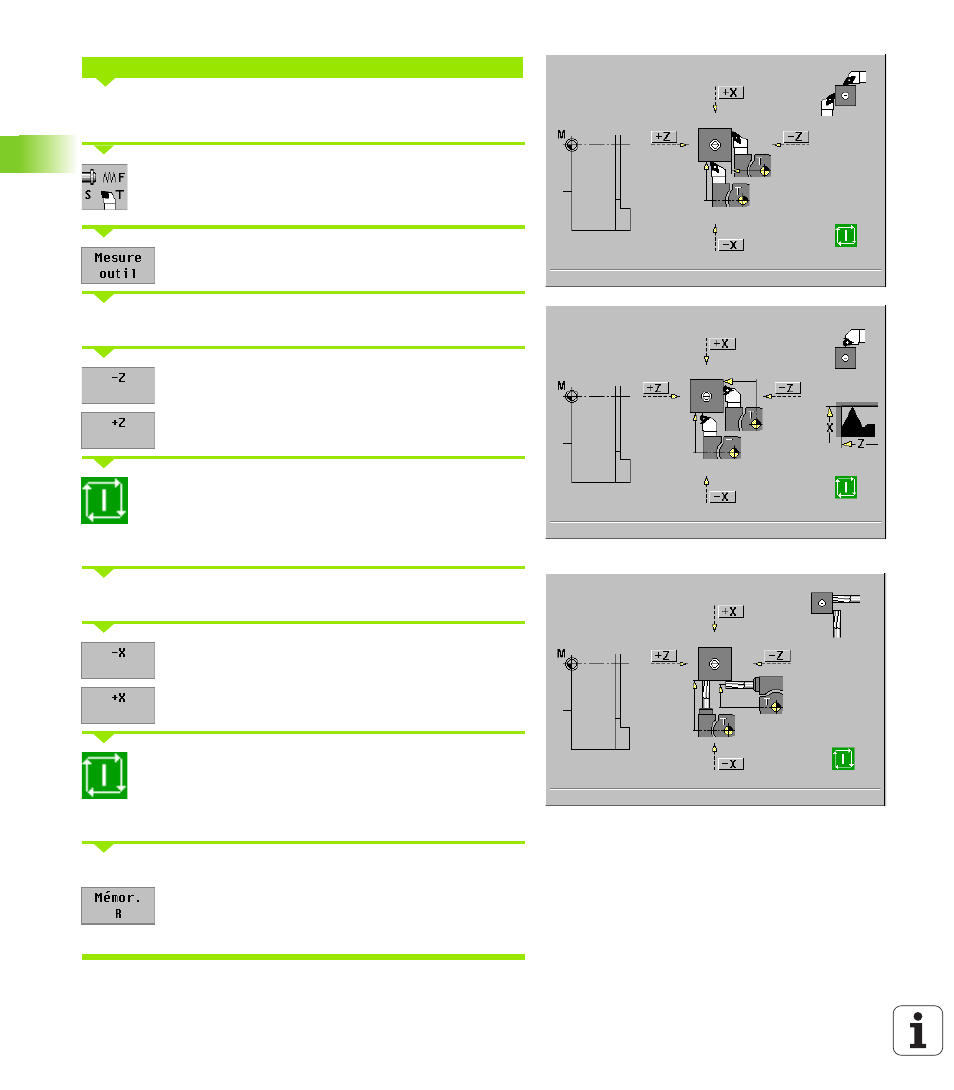

Déterminer les cotes de l'outil à l'aide d'un palpeur de mesure
