MANUALplus 4110 HEIDENHAIN 387
6.22 Usinag
e de modèles

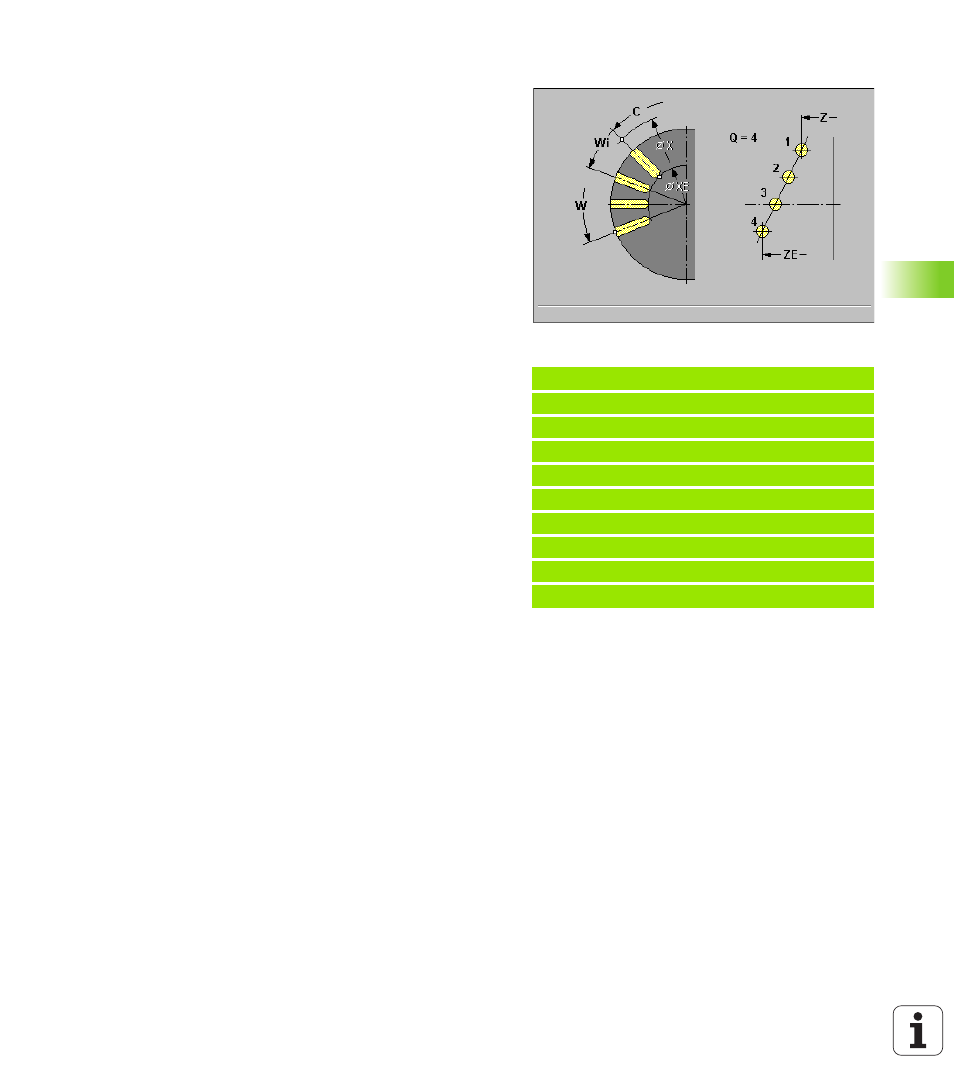

Modèle linéaire sur le pourtour G744
G744 réalise un modèle de trous ou de figures équidistants sur une
ligne située sur le pourtour.
Combinaisons de paramètres pour la définition du point initial ou des
positions du modèle:
„ Point initial du modèle: Z et C
„ Positions du modèle:
„ W et Q
„ Wi et Q
Si vous n'indiquez pas le „XE“, la commande utilise le cycle de
perçage/fraisage ou la définition de figure de la séquence CN suivante.
Selon ce principe, vous combinez la définition de modèle avec les
cycles de perçage (G71, G74, G36) ou avec des opérations de fraisage
(définitions de figures G314, G315, G317).
Paramètres
 Z Point initial (coordonnées polaires)
 C Angle initial (coordonnées polaires)
 X Point initial du trou/de la figure de fraisage (cote de diamètre)
 XE Point final du trou/de la figure de fraisage (cote de diamètre)
 ZE Point final du modèle (par défaut: Z)
 W Angle final du modèle – Aucune introduction: Les trous/figures
seront répartis régulièrement sur le pourtour
 Wi Angle final: Incrément angulaire – Distance par rapport à la
position suivante
 Q Nombre de trous/figures (par défaut: 1)
Exemple: G744
%744.nc
[G744]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 X102 Z-10 ZE-35 C0 W270 Q5
N6 G71 X102 K7
N7 M15
FIN
