478 9 Exemples
9.2 Ex
emple ICP pour „arbr
e fileté“

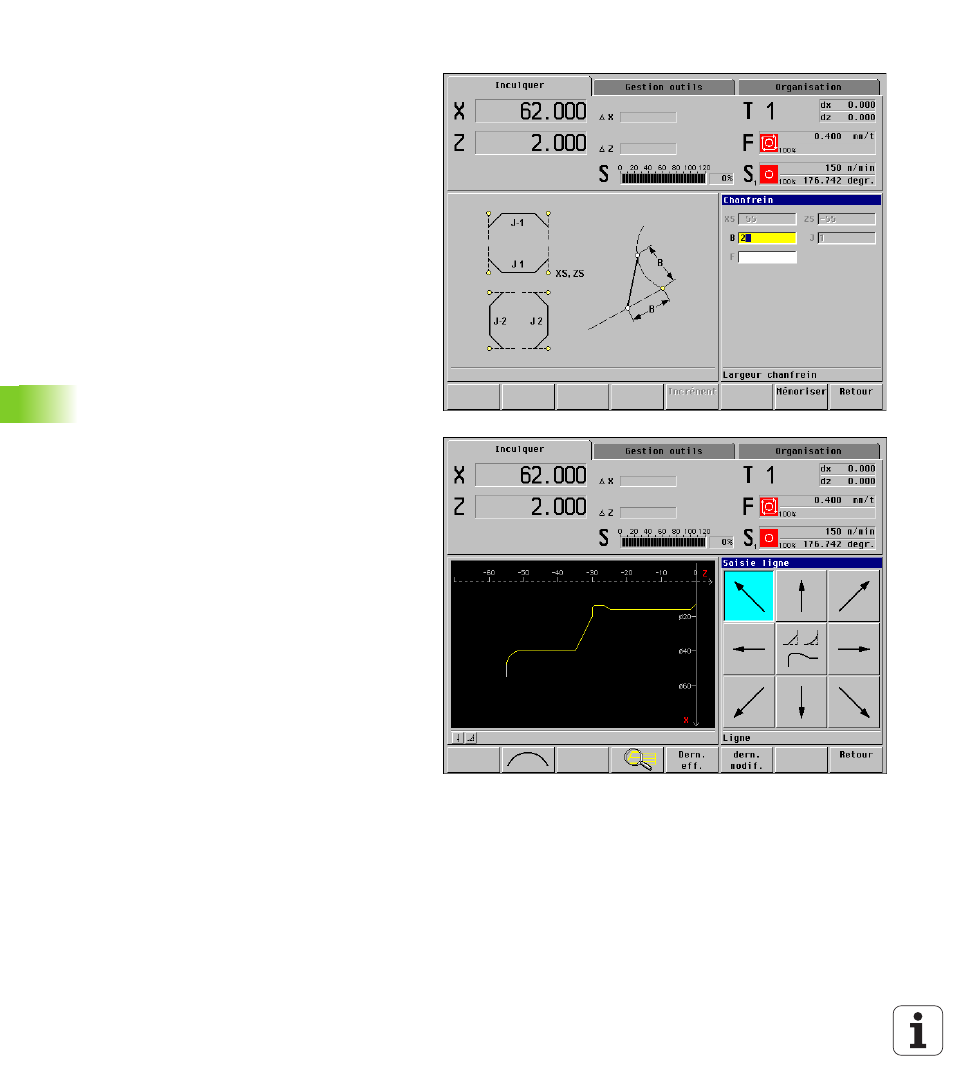

Elément du contour 7
L'élément de contour suivant est un chanfrein. On
introduit la „largeur du chanfrein B“.
Lors de l'introduction du chanfrein, l'élément de
raccordement n'est pas encore connu. Le chanfrein
ainsi que l'élément linéaire précédent sont considérés
comme des „éléments non résolus“. La
MANUALplus positionne les symboles en dessous de
la fenêtre graphique et représente la ligne horizontale
précédente dans la couleur des éléments non résolus
(en gris).
