MANUALplus 4110 HEIDENHAIN 343
6.15 Cy
cles de filetag
e

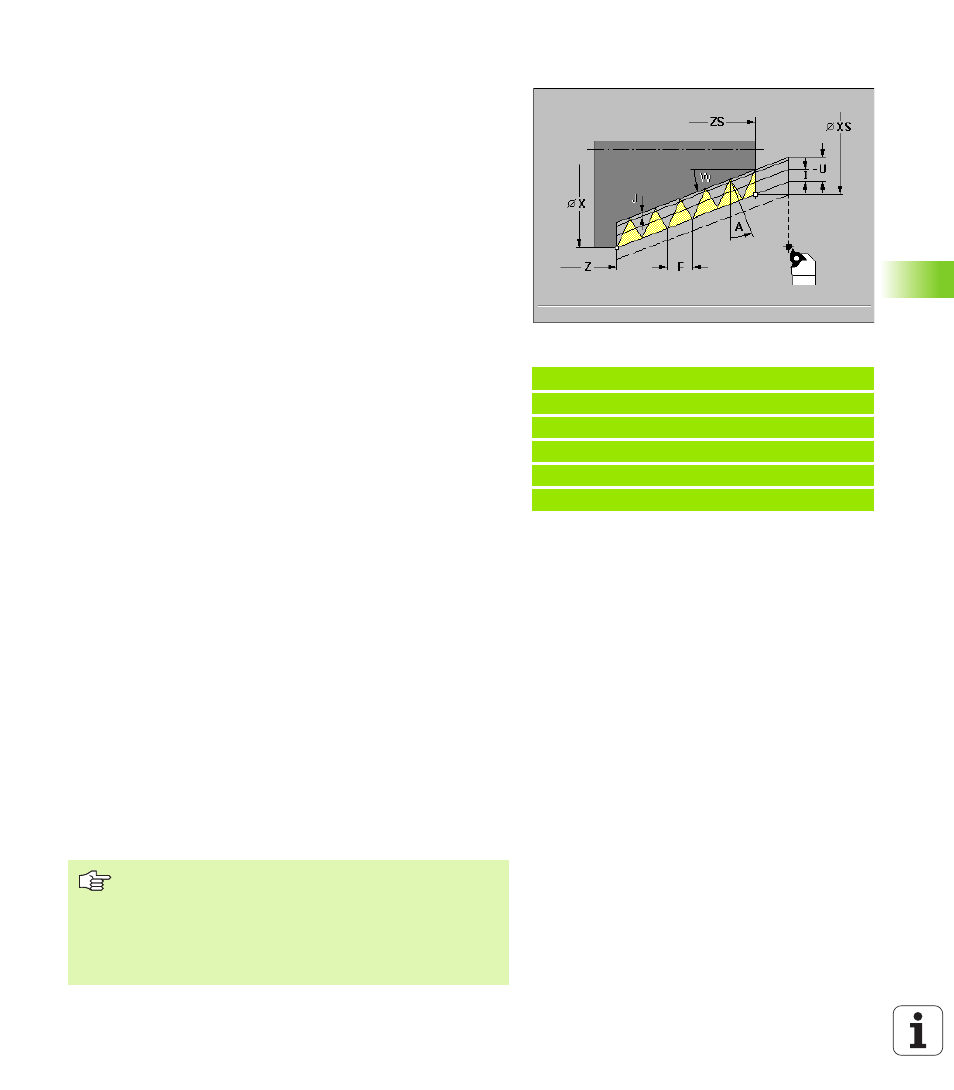

Filet conique G353
G353 réalise un filet conique à une ou plusieurs rotations avec pas de
vis variable.
Paramètres
 X Point final du filet (cote de diamètre)
 Z Point final du filet
 XS Point initial du filet (cote de diamètre)
 ZS Point initial du filet
 F Pas de vis
 U Profondeur du filet
„ U>0: Filet interne
„ U<=0: Filet externe (longitudinal ou face frontale)
„ U= +999 ou –999: La profondeur du filet sera calculée
 I Plongée max. – par défaut: I est calculé en fonction du pas de vis
et de la profondeur du filet
 A Angle d'approche (par défaut: 30°):
Plage: –60° < A < 60°
„ A>0: Passe flanc droit
„ A<0: Passe flanc gauche
 D Nombre de rotations – par défaut: 1
 W Angle conique: (par défaut: 0°): Plage: –45° < W < 45°
 J Profondeur de coupe restante (par défaut: 1/100 mm)
 E Pas de vis variable (par défaut: 0)
„ E>0: Augmente le pas de vis de E par tour
„ E<0: Réduit le pas de vis de E par tour
Filet interne ou externe: Cf. signe de „U“
Répartition des passes: La première passe est réalisée avec „I“; à
chaque passe suivante, la profondeur de coupe est réduite jusqu'à „J“
soit atteinte.
Priorité donnée au positionnement avec la manivelle (si votre
machine est équipée pour cela): Les superpositions de la manivelle
sont limitées:
„ Sens X: Dépend de la profondeur de coupe actuelle; le point initial/
point final du filet en X ne seront pas dépassés
„ Sens Z: 1 pas de vis max. – Le point initial/point final du filet en X ne
seront pas dépassés
Définitiion de l'angle de cône: XS/ZS, X/Z ou XS/ZS, Z, W ou
ZS, X/Z, W
Exemple: G353
%353.nc
[G353]
N1 T45 G97 S1500 M3
N2 G0 X13 Z4
N3 G353 X16 Z-28 XS13 ZS0 F1.5 U-999
FIN
„ „Arrêt cycle“ agit à la fin d'une passe de filetage.
„ Les potentiomètres d'avance et de broche sont inactifs
pendant l'exécution du cycle.
„ Vous activez cette fonction à l'aide du commutateur du
pupitre de la machine.
„ Pré-commande est désactivée
