9.2 Exemple ICP pour „arbre fileté“

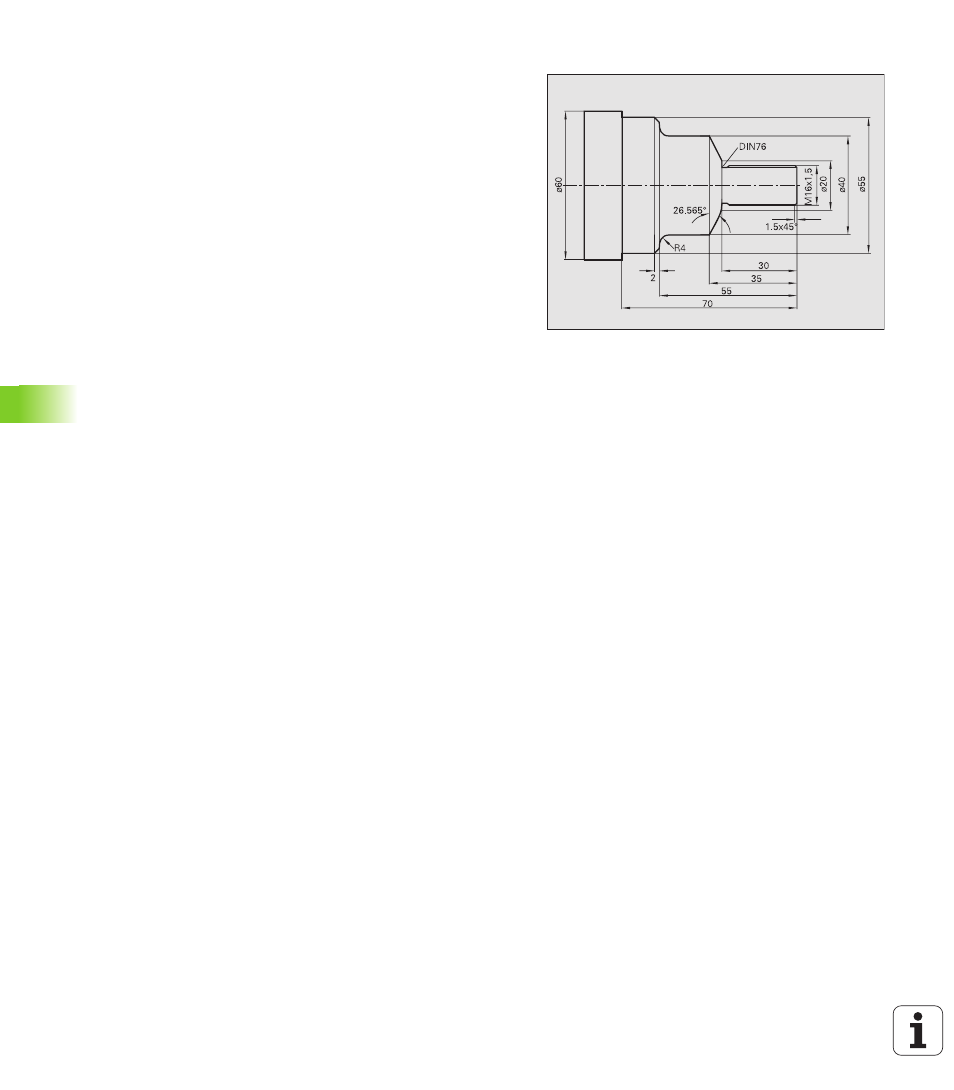

Cet exemple illustre l'usinage de l' arbre fileté à l'aide de la
programmation ICP. Partant du plan d'usinage, présentons les
différentes phases opératoires pour élaborer le contour ICP et
l'intégrer dans les cycles ICP.
L'usinage est réalisé avec les cycles ICP longitudinaux. A la fin de
l'usinage, on dispose de la définition de contour ICP ainsi que du
programme-cycles.
Outils utilisés
„ Outil d'ébauche:
„ Position T1
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,8 Rayon d'outil
„ Outil de finition:
„ Position T2
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,5 Rayon d'outil
„ Outil de filetage:
„ Position T3
„ WO = 1 Orientation d'outil
Etapes à suivre
 Brider la pièce brute (diamètre 60 mm, longueur 100 mm)
 Configurer la machine
– Définir le point zéro pièce
– Déterminer les cotes de l'outil
 Commuter en mode „Apprentissage“
 Introduire les cycles de positionnement pour le changement d'outil
 Créer un contour ICP
 Intégrer le contour ICP dans les cycles d'ébauche et de finition
 Exécuter le filetage
