Ebauche parallèle au contour G836

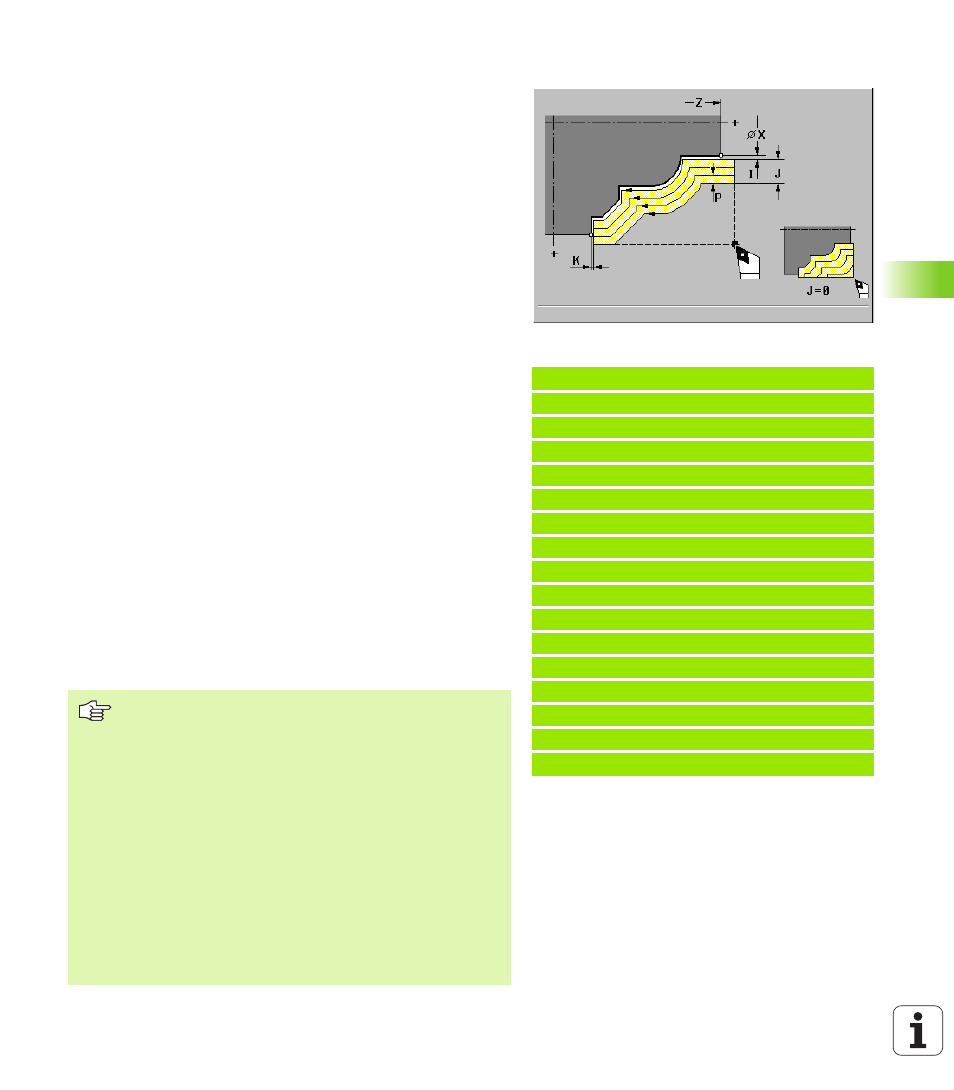

G836 ébauche des parties de pièces parallèles au contour. Le point
initial du contour est défini dans le cycle („X, Z“) ou dans la séquence
G0 après l'appel du cycle. Les séquences suivantes de G836
définissent la section de contour. G80 termine la définition du contour.
Paramètres
 X Point initial (cote de diamètre)
 Z Point initial
 P Plongée max. : La profondeur de passe dépend de „J“. La
répartition des passes est calculée de manière à éviter une „passe
de finition“
„ J=0: P correspond à la profondeur de passe max. Le cycle réduit
la profondeur de passe si la passe programmée n'est pas possible
dans le sens transversal ou longitudinal en raison de la géométrie
de l'arête de coupe.
„ J>0: P correspond à la profondeur de passe. Cette passe est
utilisée dans le sens longitudinal et transversal.
 I Surépaisseur X (cote de diamètre) – (par défaut: 0)
 K Surépaisseur Z (par défaut: 0)
 J Surépaisseur pièce brute – Le cycle usine
„ J=0: à partir de la position de l'outil
„ J>0: la zone définie par la surépaisseur de la pièce brute
 Q Ebauche transversale (par défaut: 0): Usinage longitudinal ou
transversal
„ Q=0: Usinage longitudinal
„ Q=1: Usinage transversal
Remarques relatives à l'exécution du cycle:
„ La MANUALplus calcule le sens d'enlèvement de copeaux et de
passe à l'aide de la position effective de l'outil par rapport au point
initial/point final de la section de contour.
„ Position de l'outil une fois le cycle exécuté: Point initial du cycle
Exemple: G836
%836.nc
[G836]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G836 P4 I1 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X100 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
FIN
„ En début de cycle, l'outil doit se trouver à l'extérieur de
la zone de contour définie.
„ Correction du rayon de la dent: sera exécutée.
„ Les surépaisseurs G57/G58 seront prises en compte si
„I, K“ ne sont pas programmés. A l'issue de l'exécution
du cycle, les surépaisseurs sont effacées.
„ Distance de sécurité à l'issue d'une coupe: Paramètres
„Paramètres actuels – Usinage – Distances de sécurité“
„ Avec la surépaisseur pièce brute J>0: Utilisez comme
„profondeur de passe P“ la passe la plus faible si, en
raison de la géométrie de l'arête de coupe, la passe
max. diffère dans le sens longitudinal et transversal.
„ Le paramètre de cycle Surépaisseur pièce brute J est
disponible à partir des logiciels CN 507 807-16 ou
526 488-08. Avec les logiciels antérieurs, le cycle usine
à partir de la position de l'outil.
