MANUALplus 4110 HEIDENHAIN 473
9.2 Ex
emple ICP pour „arbr
e fileté“

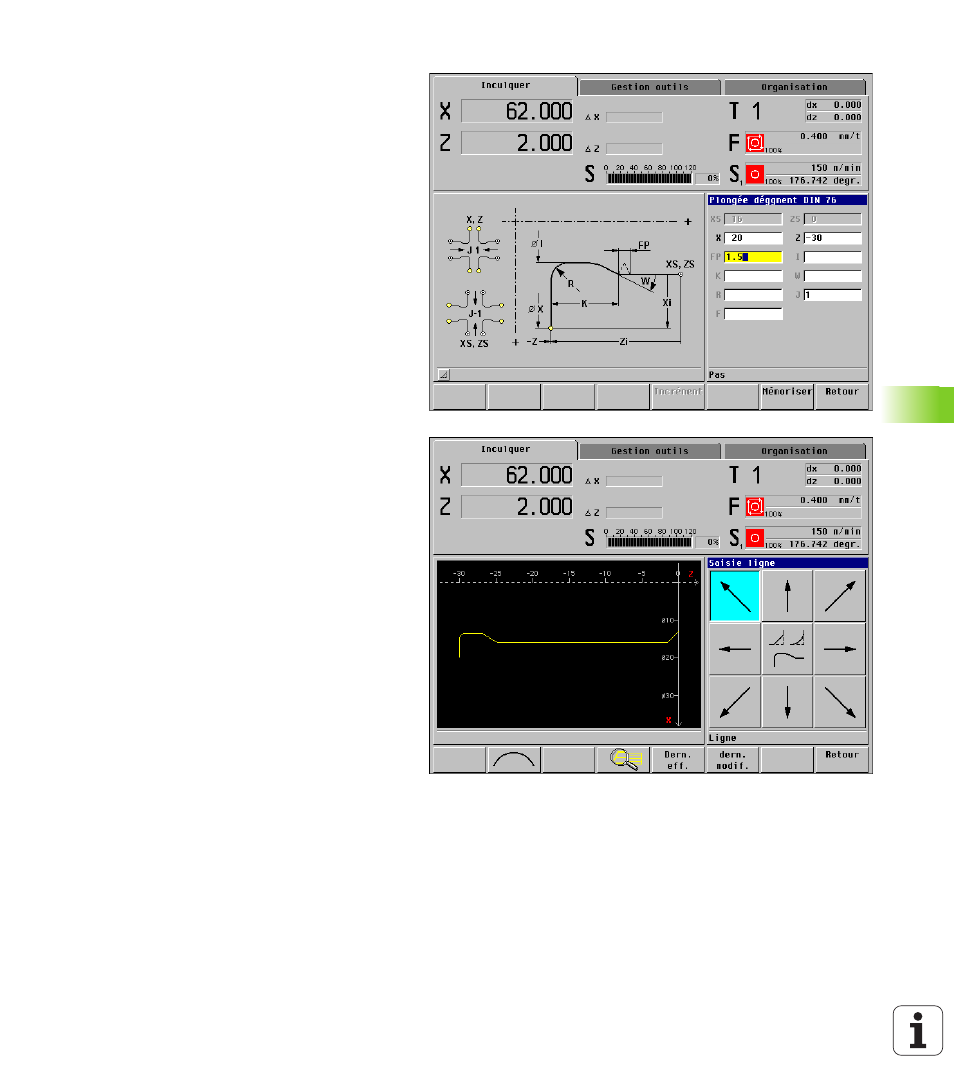

Elément du contour 2
L'élément de contour qui se raccorde au chanfrein est
un dégagement. L'élément de forme „dégagement“
décrit le cylindre en avant, le dégagement
proprement-dit et la surface transversale suivante.
Le contour partiel introduit précédemment est
entièrement défini. La MANUALplus représente les
éléments de contour et efface le symbole d'„élément
chanfrein non résolu“.
Pour la définition du dégagement et en plus du „point-
cible“, on introduit aussi le pas de vis. La
MANUALplus détermine les autres paramètres de
cycles à partir des tableaux internes.
