5.2 Edition de cont
ours ICP
Modifier la représentation d'un contour ICP
La MANUALplus sélectionne le zone de
représentation de manière à pouvoir afficher toutes
les éléments de contour introduits.
Avec „page suivante/page précédente“, vous
agrandissez/réduisez la projection; avec les touches
de curseur, vous décalez le détail de la projection. Ces
fonctions sont disponibles si le contour est affiché
mais non usiné.
Si vous désirez néanmoins choisir et afficher le détail
du graphisme avec précision, procédez de la manière
suivante:

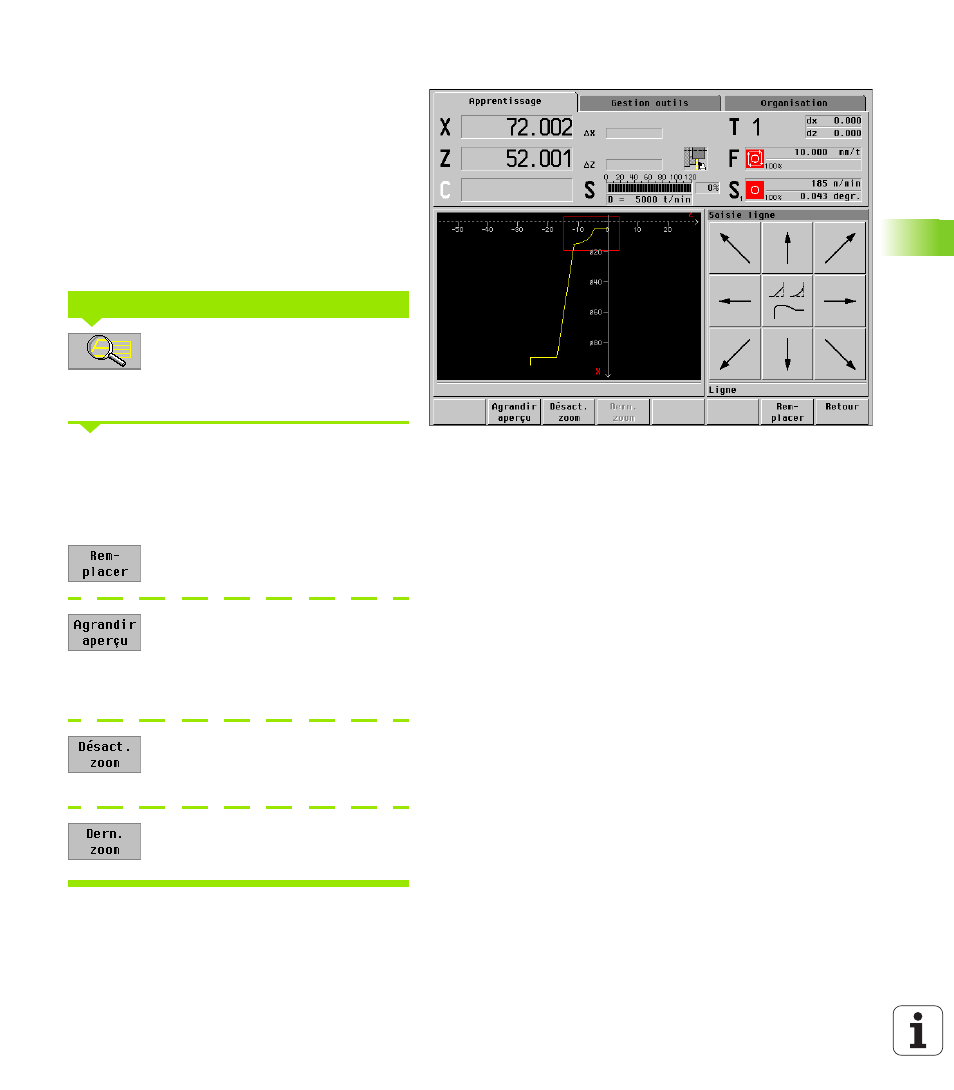

Appuyez sur la softkey Loupe – on
voit apparaître un „rectangle rouge“
vous permettant de sélectionner le
détail du graphisme
„Rectangle rouge“
– décaler: Touches de curseur
– agrandir: „Page précédente“
– réduire: „Page suivante“
Le détail du „rectangle rouge“ sera
affiché
Une zone plus grande est
représentée par réduction du contour
(exemple: Les parties d'une pièce ne
sont pas affichées dans la fenêtre
graphique)
Tous les détails du contour définis
précédemment sont représentés en
grandeur maximale
Retour à la dernière projection avec
loupe (zoom).
Appeler et réglez la „loupe“ (zoom)
