4.4 Cy
cles Multipasses
Ebauche (évidement) en utilisant le cycle avec
plongée
L'outil utilisé ne peut pas plonger dans l'angle de 15°.
De ce fait, l'usinage de la zone sera réalisé en deux
étapes.

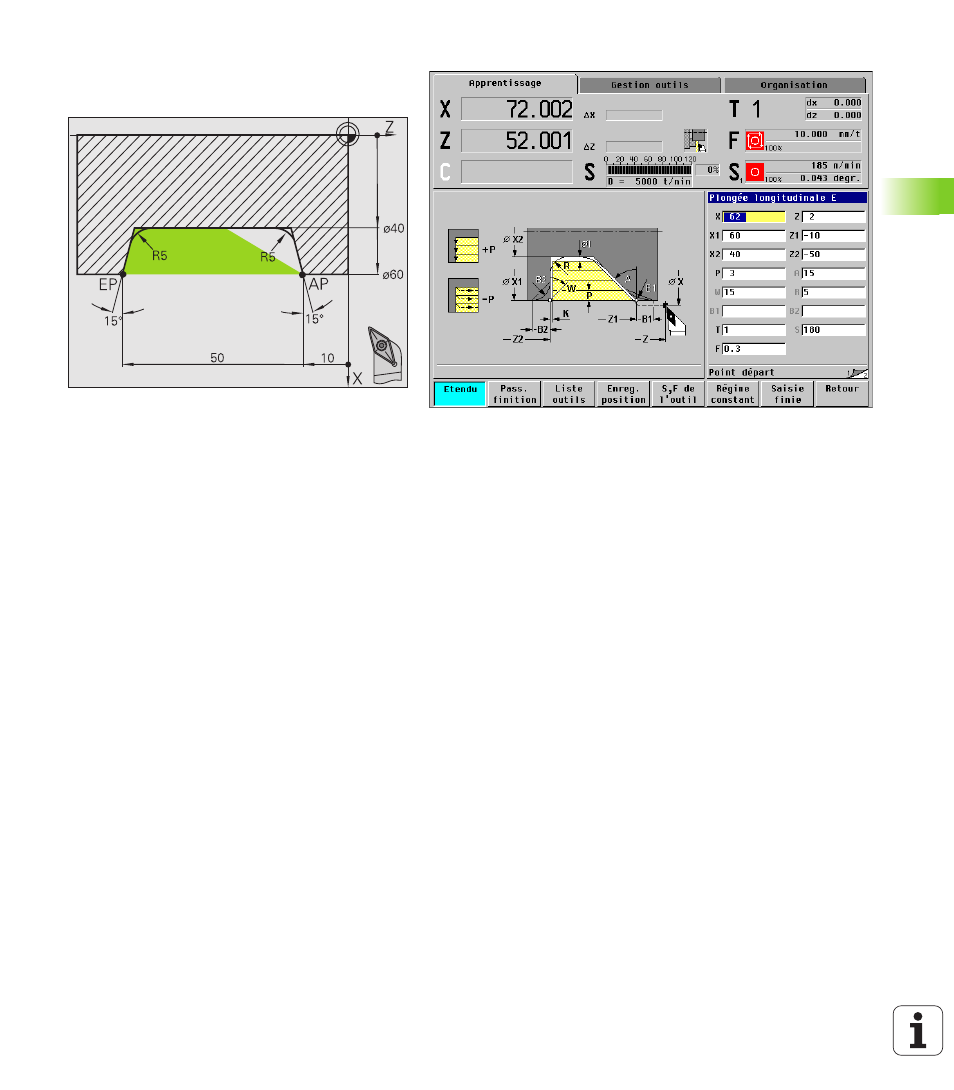

1ère étape:
La zone marquée de „AP“ (point de départ du
contour) à „EP“ (point final du contour) est ébauchée
avec „Plongée longitudinale – Etendu“ en tenant
compte des surépaisseurs.
L'„angle initial A“ est donné avec 15°, comme sur le
plan. Avec les paramètres d'outil, la MANUALplus
calcule l'angle de plongée max. Le „reste de matière“
demeure et sera éliminé à la 2ème étape.
Le mode „Etendu“ est utilisé pour usiner les arrondis
dans le creux du contour.
Tenez compte des paramètres „point de départ du
contour X1, Z1“ et „point final du contour X2, Z2“. Ils
sont déterminants pour l'usinage et le sens de passe
– ici, on a un usinage externe et une passe „dans le
sens –X“.
Données d'outils
„ Outil de tournage (pour usinage externe)
„ WO = 1 – Orientation d'outil
„ A = 93° – Angle de réglage
„ B = 55° – Angle de pointe
