HEIDENHAIN MANUALplus 4110 - Manuel (Page 188)

188 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Filet interne et dégagement de filetage
L'usinage est réalisé en deux étapes. Le
„dégagement de filetage DIN 76“ réalise le
dégagement et l'attaque du filet. Le „cycle de
filetage“ usine ensuite le filet.
1ère étape

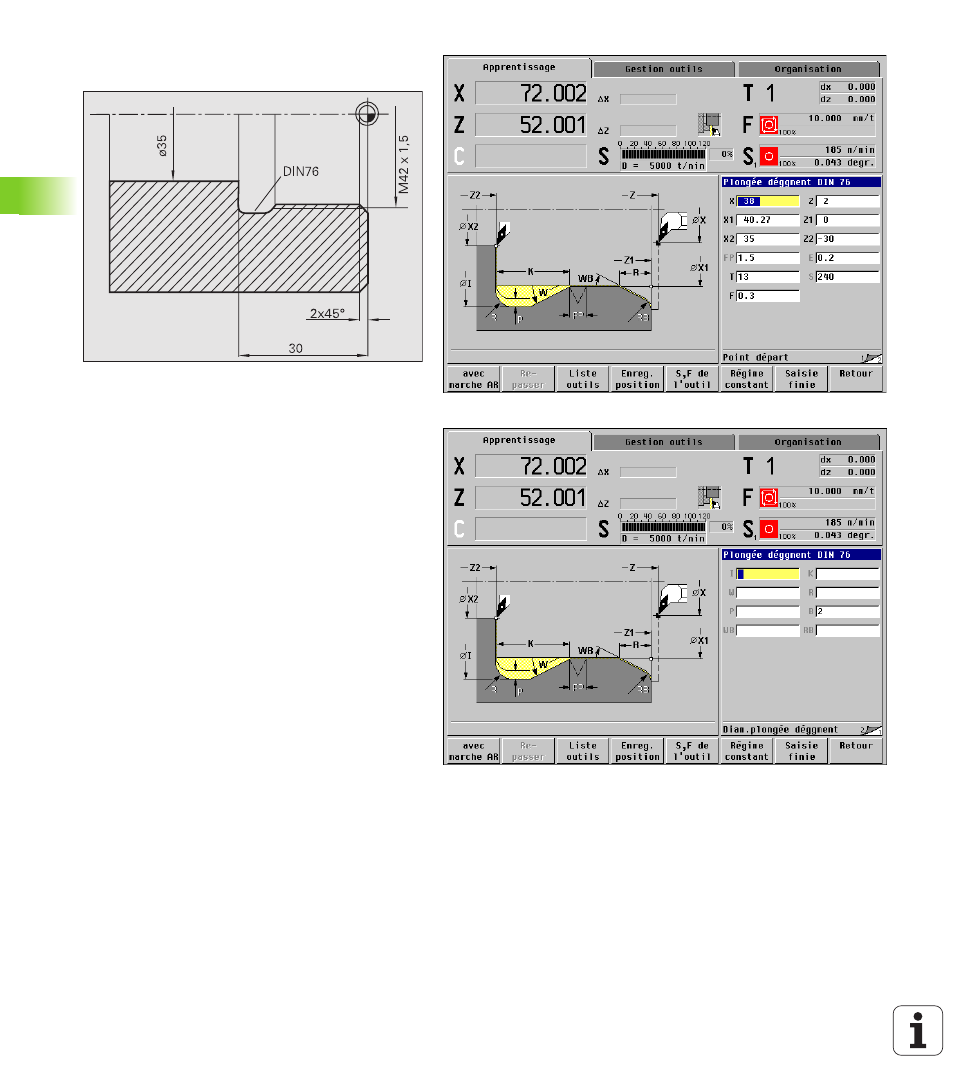

La programmation des paramètres pour le
dégagement et l'attaque de filet est réalisée dans
deux fenêtres (fig. en bas et à droite et à la page
suivante, en haut et à droite).
La MANUALplus détermine les paramètres du
dégagement à partir du tableau standard.
Seule la largeur du chanfrein est indiquée pour
l'attaque du filet. L'angle de 45° correspond à la valeur
par défaut de l'„angle d'attaque WB“.
Données d'outils
„ Outil de tournage (pour l'usinage interne)
„ WO = 7 – Orientation d'outil
„ A = 93° – Angle de réglage
„ B = 55° – Angle de pointe
