5.5 Eléments de cont
our ICP sur le cont
our de t
our
nag
e
Chanfrein/arrondi sur contour de tournage
Sélectionner Pièces façonnées (éléments de forme)
ou chanfrein / arrondi
Sélectionner le chanfrein
Sélectionner l'arrondi

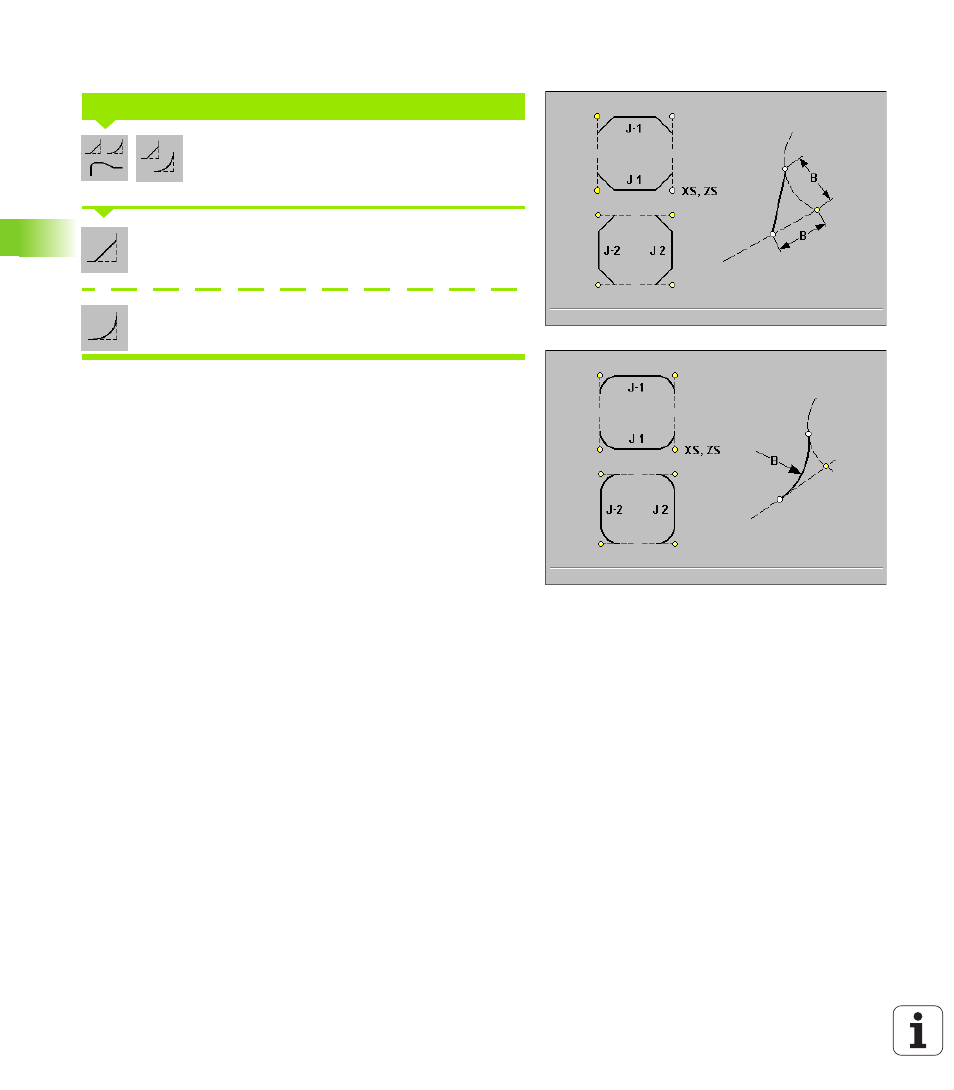

L'angle de contour est donné par le „point de départ“. Introduisez la
„largeur du chanfrein B“ ou le „rayon d'arrondi B“.
Paramètres
 B Largeur du chanfrein – ou
 B Rayon de l'arrondi
 J Position élément: „Elément de référence imaginaire entrant“
„ J=1: Elément transversal dans le sens +X
„ J=–1: Elément transversal dans le sens –X
„ J=2: Elément longitudinal dans le sens +Z
„ J=–2: Elément longitudinal dans le sens –Z
 F Avance spéciale
Chanfrein
