184 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Dégagement DIN 509 F
Sélectionner „Fileter“
Sélectionner le „dégagement DIN 509 F“
Softkey avec marche AR (=avec retrait):
Inact.: L'outil s'immobilise en fin de cycle (figures de
droite)
Act.: L'outil retourne au point initial (figures à la page
suivante)

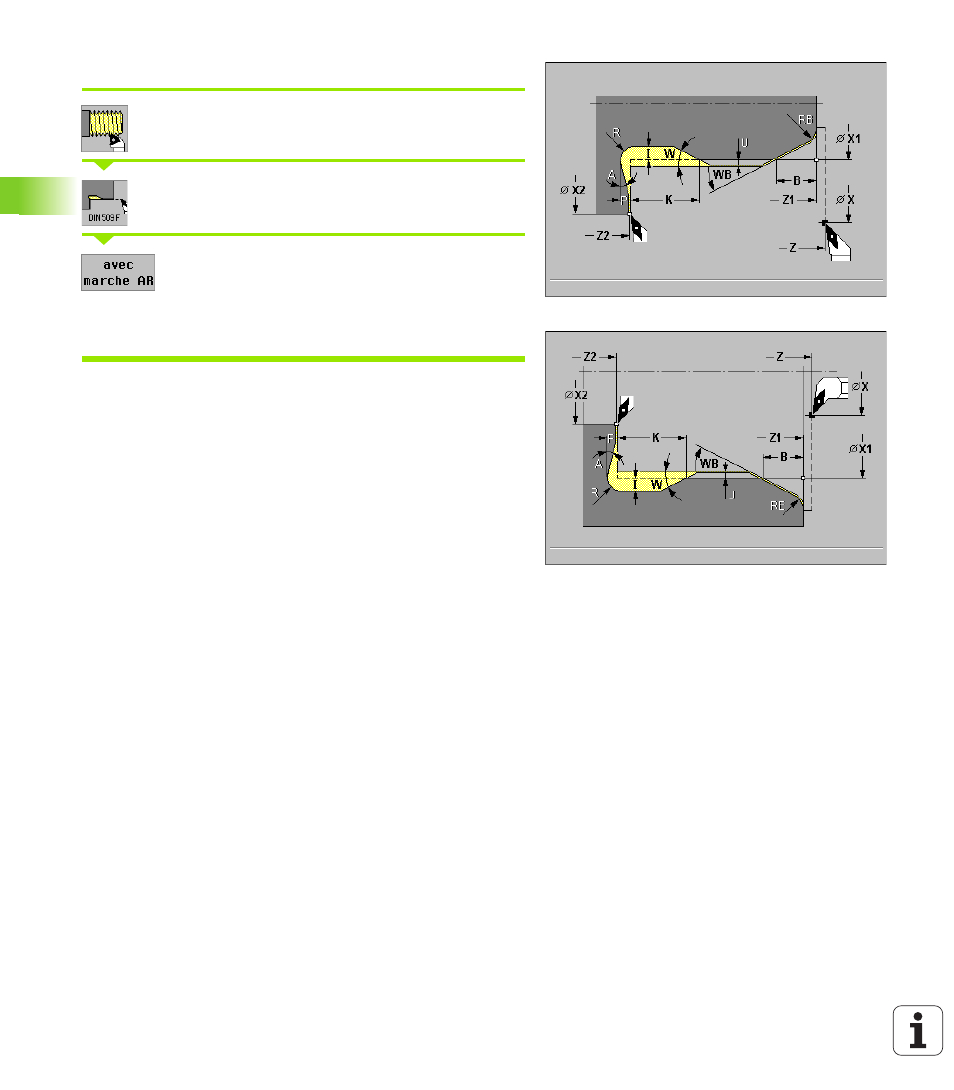

Le cycle réalise le dégagement de filetage DIN 509 de forme F, une
attaque de cylindre, le cylindre „en avant“ et la surface transversale
suivante. Pour la zone du cylindre, vous pouvez définir une
surépaisseur de finition. L'attaque du cylindre est exécutée si vous
indiquez „B“ ou „RB“.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du cylindre
 X2, Z2 Point final de la surface transversale
 E Avance réduite pour la plongée et pour l'attaque du filet – par
défaut: Avance F
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 I Profondeur du dégagement – par défaut: Tableau standard
 K Longueur du dégagement – par défaut: Tableau standard
 W Angle du dégagement – par défaut: Tableau standard
 R Rayon du dégagement (des deux côtés du dégagement) – par
défaut: Tableau standard
 P Profondeur transversale – par défaut: Tableau standard
 A Angle transversal – par défaut: Tableau standard
 B Longueur d'attaque du cylindre – par défaut: Aucune attaque
du cylindre
 WB Angle d'attaque – par défaut: 45°
 RB Rayon d'attaque – par défaut: Aucun rayon d'attaque
 U Surépaisseur de finition – par défaut: 0
Les paramètres que vous programmez sont impérativement pris en
compte – même si le tableau standard prévoit d'autres valeurs Si vous
n'introduisez pas „I, K, W, R, P et A“, ces paramètres seront définis
