104 4 Programmation des cycles
4.4 Cy
cles Multipasses

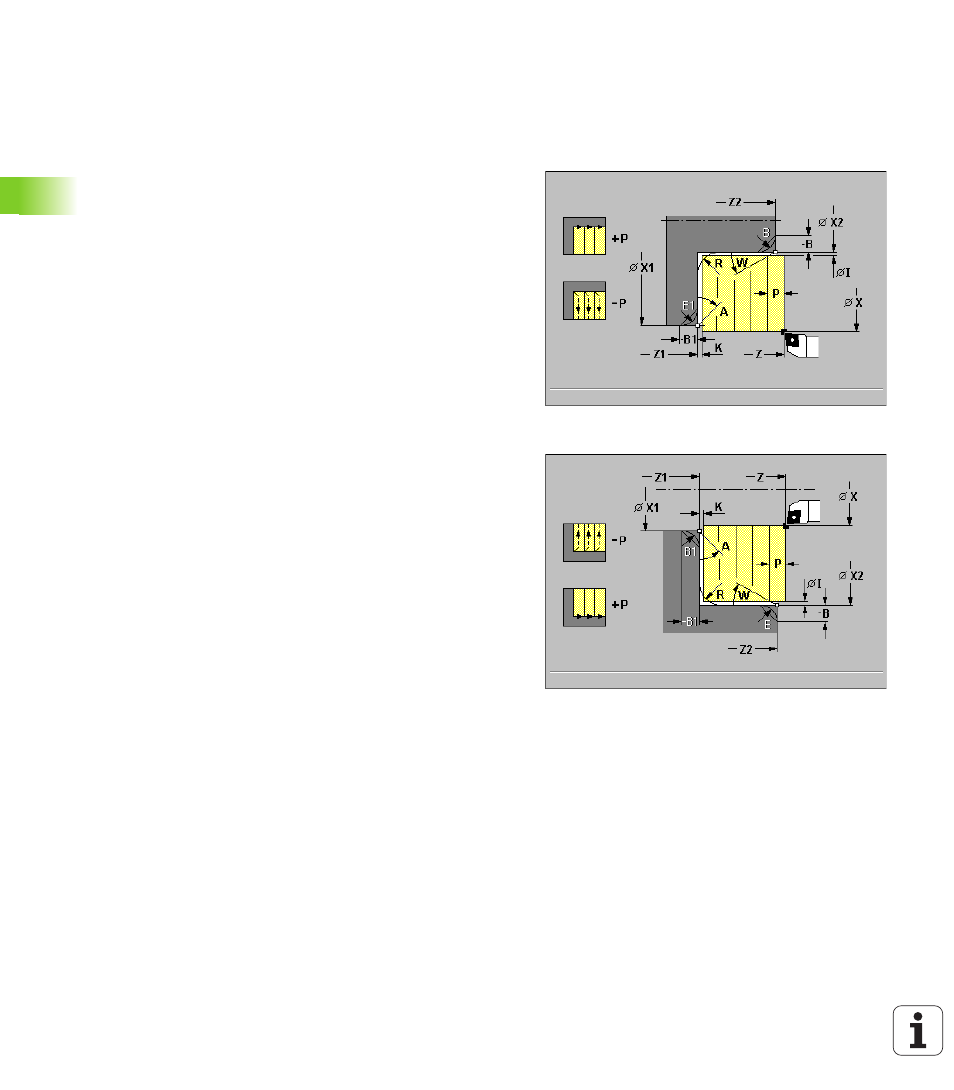

A l'aide des paramètres facultatifs suivants, vous définissez:
„ A: Biseau en début de contour
„ W: Biseau en fin de contour
„ R: Arrondi
„ B: Chanfrein/arrondi en fin de contour
„ B1: Chanfrein/arrondi en début du contour
Exécution du cycle
1 calcul de la répartition des passes (passe)
2 plongée à partir de „X, Z“ pour la première passe
3 déplacement selon l'avance d'usinage jusqu’au „point final Z2“ ou
jusqu’au „point final X2“ ou jusqu’à un élément de contour
facultatif
4 dépend du signe de „P“:
„ P>0: Usine le long du contour
„ P<0: Outil relevé à 45°
5 retrait de l'outil et nouvelle plongée
6 répétition de 3...5 jusqu'à ce que „X1“ ou „Z1“ soit atteint
7 retour par un déplacement paraxial jusqu’au point de départ
