MANUALplus 4110 HEIDENHAIN 357
6.1
8
Cy
cles de perçag
e

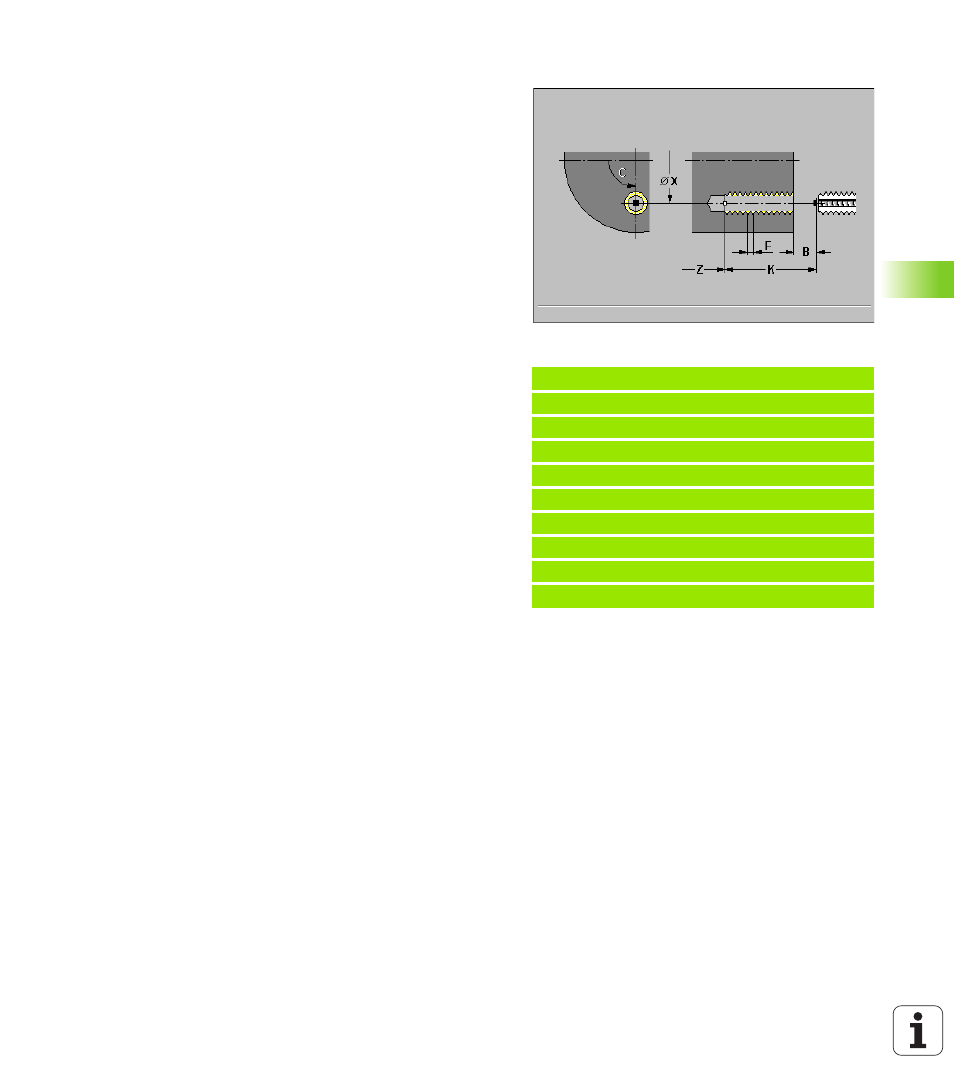

Taraudage G36
G36 usine des filets axiaux au centre avec outils fixes ainsi que des
filets axiaux et radiaux avec outils tournants.
Signification de la „longueur d'extraction J“: Utilisez ce paramètre
avec pinces de serrage avec compensation linéaire. Sur la base de la
profondeur du filet, du pas programmé et de la „longueur
d'extraction“, le cycle calcule un nouveau pas nominal. Le pas nominal
est légèrement inférieur au pas du taraud. Lors de la réalisation du
filet, le taraud est extrait du mandrin de serrage de la valeur de la
„longueur d'extraction“. Ce procédé vous permet d'améliorer la durée
d'utilisation des tarauds.
Paramètres
 X Point final du taraudage du trou axial (cote de diamètre)
 Z Point final du taraudage du trou radial
 F Avance par tour: Pas de vis
 B Longueur d'amorce (par défaut 2 * pas de vis F1): Course pour
atteindre la vitesse de rotation programmée et l'avance
 Q Numéro de la broche
„ Q=0: Broche principale (outil fixe)
„ Q=1: Outil tournant
 H Sens de référence pour le pas de vis (par défaut: 0)
„ H=0: Avance sur l'axe Z
„ H=1: Avance sur l'axe X
 S Vitesse de rotation de retrait (par défaut: Vitesse de rotation
identique à celle du taraudage)
 K Profondeur de perçage (trou radial: Cote de rayon)
„ K indiqué: Le „point initial du trou“ est calculé à partir du „point
final du trou“ et de „K“
„ K non indiqué: „K“ est calculé à partir du „point final du trou“ et
de la position effective de l'outil
 J Longueur d'extraction (par défaut: 0) en cas d'utilisation de
pinces de serrage avec compensation linéaire
Remarques:
„ L'exécution du cycle débute à partir de la position effective de l'outil
et de la broche. Le point initial est abordé en avance rapide.
„ Trou axial:
„ Ne pas programmer „X“
„ Programmer „Z“
„ Trou radial:
„ Programmer „X“
„ Ne pas programmer „Z“
„ X et Z programmés: L'„orientation d'outil“ est déterminante pour un
trou radial/axial (cf. “Outils de taraudage” à la page 424).
Exemple: G36
%36.nc
[G36]
N1 T50 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-30
N4 G14 Q0
N5 T51 G97 S600 M3
N6 G0 X0 Z8
N7 G36 Z-25 F1.5 B3 Q0
FIN
