MANUALplus 4110 HEIDENHAIN 47
3.3 Données de la mac
h
ine
Appel d'outil
T est la lettre de code pour les données d'outils. Selon
le porte-outil utilisé, „T“ est suivi de 2 ou 4 chiffres.
„ un logement d'outil (exemple: Multifix):
Appel: „Tdd“
„ plusieurs logements d'outil (exemple: Tourelle):
Appel: „Tddpp“
„ dd: Position dans le fichier d'outils (liste d'outils)
„ pp: Position porte-outils (position tourelle)
En mode manuel, vous introduisez le numéro T dans
„Régler T, S, F“ – en mode Apprentissage „T“ est un
paramètre de cycle.
Outils tournants
„ Un outil tournant est défini avec la définition d'outil.
„ Avec les outils tournants, les valeurs affichées pour
la broche se réfèrent à l'outil.
„ Les paramètres d'introduction suivants sont
valables pour la broche 1 dans le cas où un outil
tournant est actif:
„ Vitesse de rotation broche/vitesse de coupe
constante
„ Vitesse de rotation max.
„ Avance par tour avec „Régler T, S, F“.
Eléments de l'affichage des données-machine
Affichage T
„ Numéro T de l'outil installé
„ Valeurs de correction d'outil
„ „T“ en arrière-plan couleur: „Usinage en image miroir“ actif
Affichage S
„ Symbole de l'état de la broche
„ Champ supérieur: Valeur programmée
„ Champ inférieur: Réglage du potentiomètre de broche et vitesse
de rotation réelle – avec asservissement de position (M19):
Position de la broche
„ Gamme de broche (petit nombre à côté de „S“)
„ „S“ en arrière-plan couleur: Affichage valable pour outil tournant
Affichage F
„ Symbole de l'état du cycle
„ Champ supérieur: Valeur programmée
„ Champ inférieur: Réglage du potentiomètre d'avance et avance
réelle

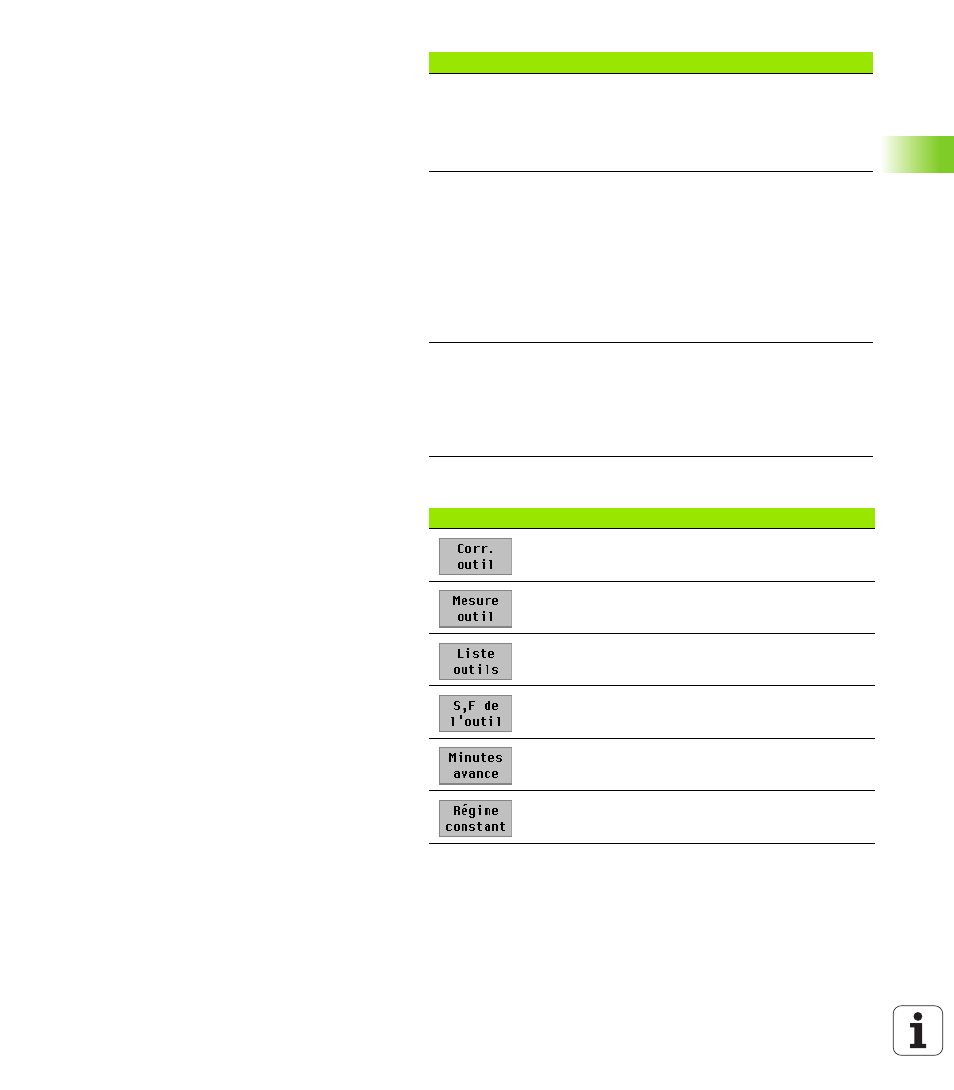

Sofkeys pour „Régler T, S, F“
cf.: “Corrections d'outils” à la page 58
cf.: “Configuration des outils” à la page 54
Appel de la „liste d'outils“ – Prélèvement possible du
numéro T dans la liste d'outils
Récupération de la vitesse de rotation broche et de
l'avance dans les données d'outils.
Act.: Avance/minute (mm/min.)
Inact.: Avance par tour (mm/tour)
Act.: Vitesse de rotation constante (tours/min.)
Inact.: Vitesse de coupe constante (m/min.)
