482 9 Exemples
9.2 Ex
emple ICP pour „arbr
e fileté“
Vérifier la finition ICP

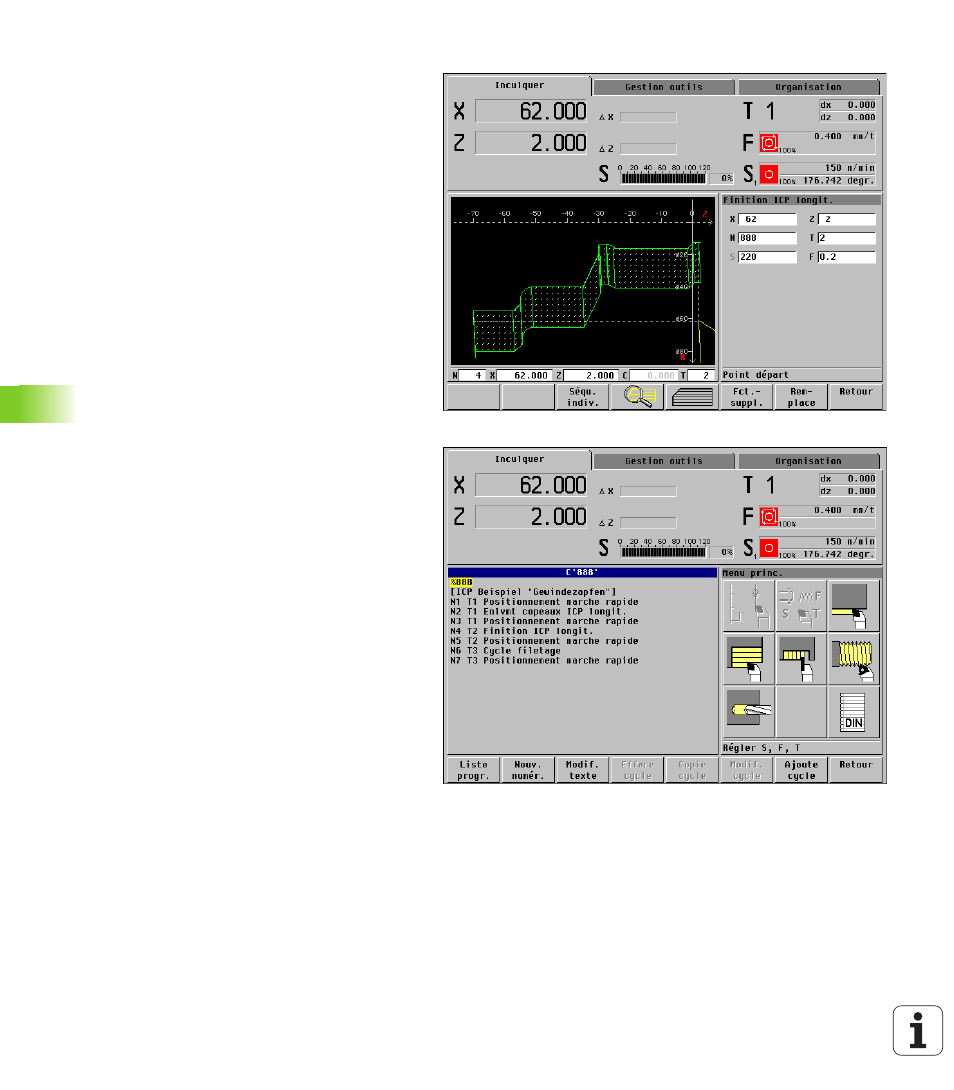

La procédure du cycle de finition ICP est vérifiée avec
la „simulation graphique“ (softkey Graphisme). Le
cycle est ensuite enregistré dans le programme-
cycles avec Mémorise ou Remplace.
La MANUALplus réalise la finition „dans le sens du
contour“ (fig. en haut et à droite).
Programme-cycles „Exemple de pièce ICP“
Outre les cycles ICP, le programme-cycles élaboré
contient les cycles de positionnement pour le
changement d'outil et le cycle de filetage (fig. en bas
et à droite).
Tâches des cycles:
„ N1: Enlèvement de la matière (ébauche)
„ N2: Positionnement pour le changement d'outil
„ N3: Finition de la pièce
„ N4: Positionnement pour le changement d'outil
„ N5: Usinage du filet
„ N6: Positionnement pour retirer la pièce
