248 5 Programmation ICP
5.2 Edition de cont
ours ICP

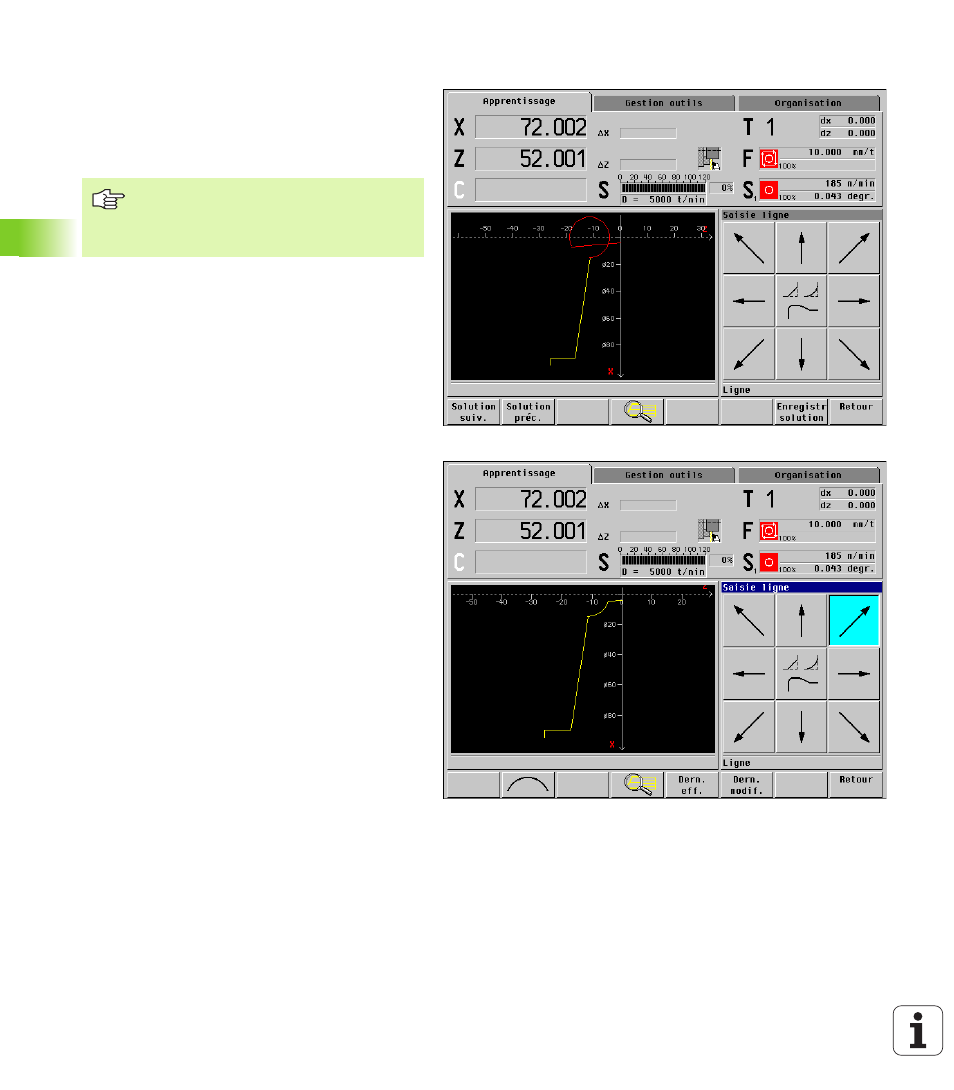

Sélection de la solution
Lors du calcul d'éléments de contour non résolus, si
plusieurs solutions sont possibles, vous visualisez les
solutions mathématiquement possibles avec
Solution préc. / Solution suiv. et validez la solution
correcte avec Enregistr. Solution (figures de droite).
Modifier le dernier élément de contour
Si vous appuyez sur Dern. modif., la commande
propose pour modification les données du dernier
élément de contour introduit.
En fonction de la situation, soit la correction d'un
élément linéaire ou circulaire est immédiatement
enregistrée, soit le contour corrigé est affiché pour
être contrôlé. Les éléments de contour concernés par
la modification sont affichés en couleur. Si plusieurs
solutions sont possibles, vous visualisez toutes les
solutions mathématiquement possibles avec
Solution préc. / Solution suiv.
La modification est activée avec Enregistr. solution.
Avec Retour, vous rejetez la modification et
l'„ancienne“ définition redevient valable.
Le type de l'élément de contour (linéaire ou circulaire)
ainsi que le sens d'un élément linéaire et le sens de
rotation d'un élément circulaire ne peuvent pas être
modifiés avec cette fonction. Si vous désirez
néanmoins effectuer cette modification, vous devez
effacer le dernier élément de contour et en ajouter un
nouveau.
Effacer le dernier élément de contour
Si vous appuyez sur Dern. modif., la commande
rejette les données du dernier élément de contour
introduit. Réutilisez cette fonction pour effacer
plusieurs éléments de contour.
Si des éléments de contour non résolus
subsistent lorsque vous quittez le mode
Edition, la MANUALplus vous demande si
elle doit rejeter ces éléments.
