116 4 Programmation des cycles
4.4 Cy
cles Multipasses

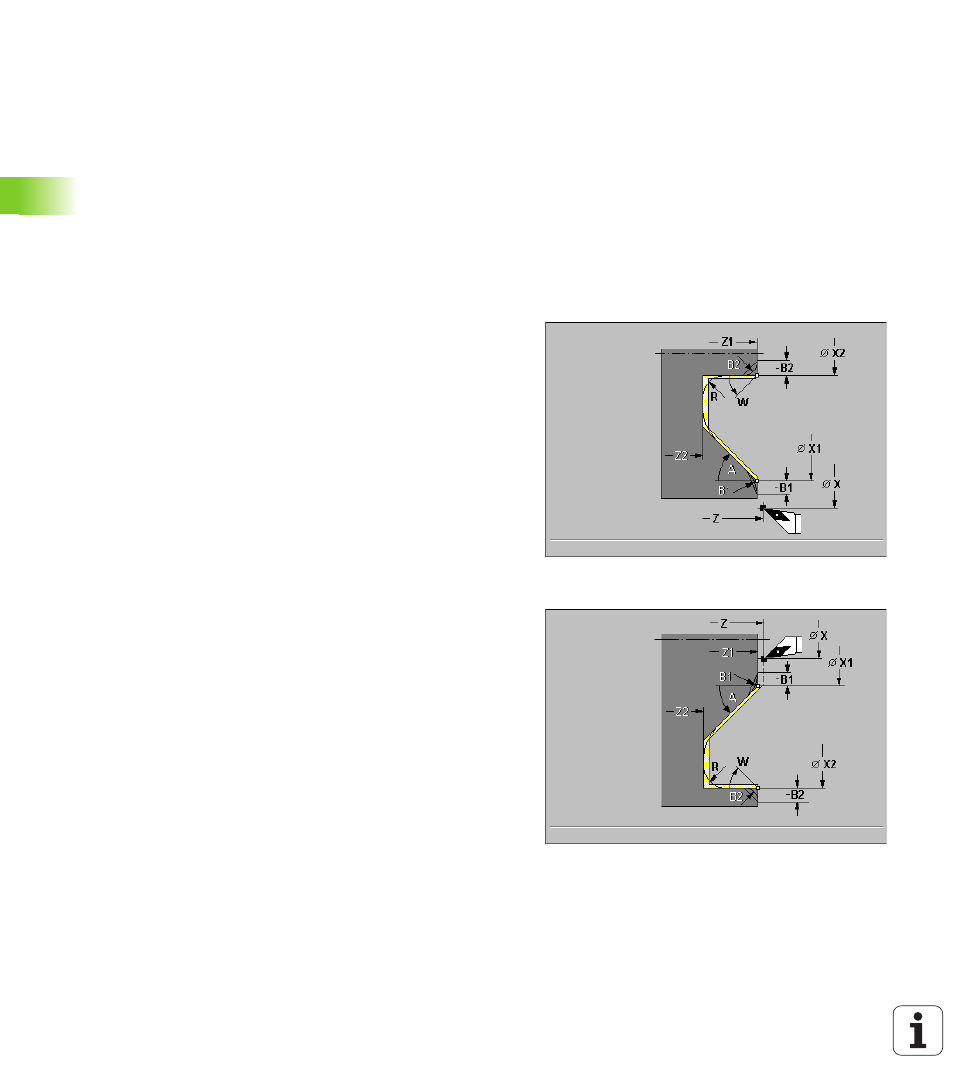

Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 A Angle de plongée (par défaut: 0°): Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B1, B2 Chanfrein/arrondi (B1 Début du contour; B2 Fin du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
A l'aide des paramètres facultatifs suivants, vous définissez:
„ W: Biseau en fin de contour
„ R: Arrondi (aux deux angles du creux du contour)
„ B1: Chanfrein/arrondi en début du contour
„ B2: Chanfrein/arrondi en fin de contour
Exécution du cycle
1 déplacement paraxial de „X, Z“ jusqu’au „point initial X1, Z1“.
2 finition de la section de contour définie – en tenant compte des
éléments de contour facultatifs
