94 4 Programmation des cycles
4.3 Cy
cles monopasses
Usinage circulaire
Sélectionner les „monopasses“
Sélectionner l'„usinage circulaire“ (sens horaire)
Sélectionner l'„usinage circulaire“ (sens anti-horaire)
Softkey avec marche AR (=avec retrait):
Inact.: L'outil s'immobilise en fin de cycle
Act.: L'outil retourne au point initial

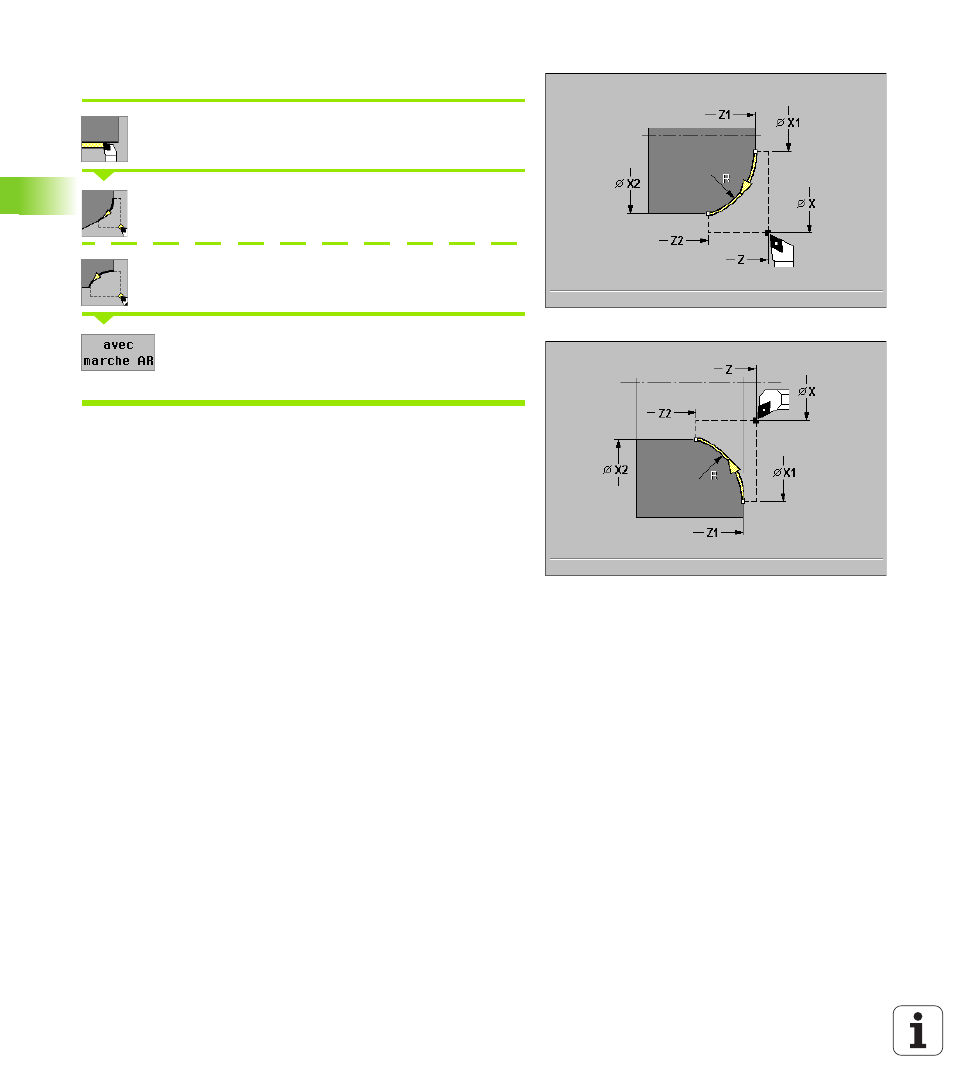

Usinage circulaire
L'outil se déplace sur une trajectoire circulaire et selon l'avance
d'usinage, du point initial jusqu'au „point final du contour“ et
s'immobilise à la fin du cycle.
Contour circulaire („avec marche AR“ =avec retrait)
L'outil aborde la pièce, usine la passe circulaire et retourne en fin de
cycle au point initial. La correction du rayon de la dent est prise en
compte (fig. de droite).
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point initial du contour („avec marche AR“ =avec retrait)
 X2, Z2 Point final du contour
 R Rayon de l'arrondi
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle „avec marche AR“ (=avec retrait)
1 déplacement paraxial de „X, Z“ jusqu’au „point initial X1, Z1“
2 déplacement circulaire selon l'avance d'usinage jusqu'au „point
final Z2“
3 l'outil est relevé et effectue un déplacement paraxial pour
retourner au point initial
