MANUALplus 4110 HEIDENHAIN 471
9.2 Ex
emple ICP pour „arbr
e fileté“
Multipasses longitudinales ICP
Les réglages doivent avoir été effectués sur la
machine et celle-ci doit être en mode
„Apprentissage“.
Dans le cycle multipasses ICP, on introduit la
profondeur de passe et les surépaisseurs pour

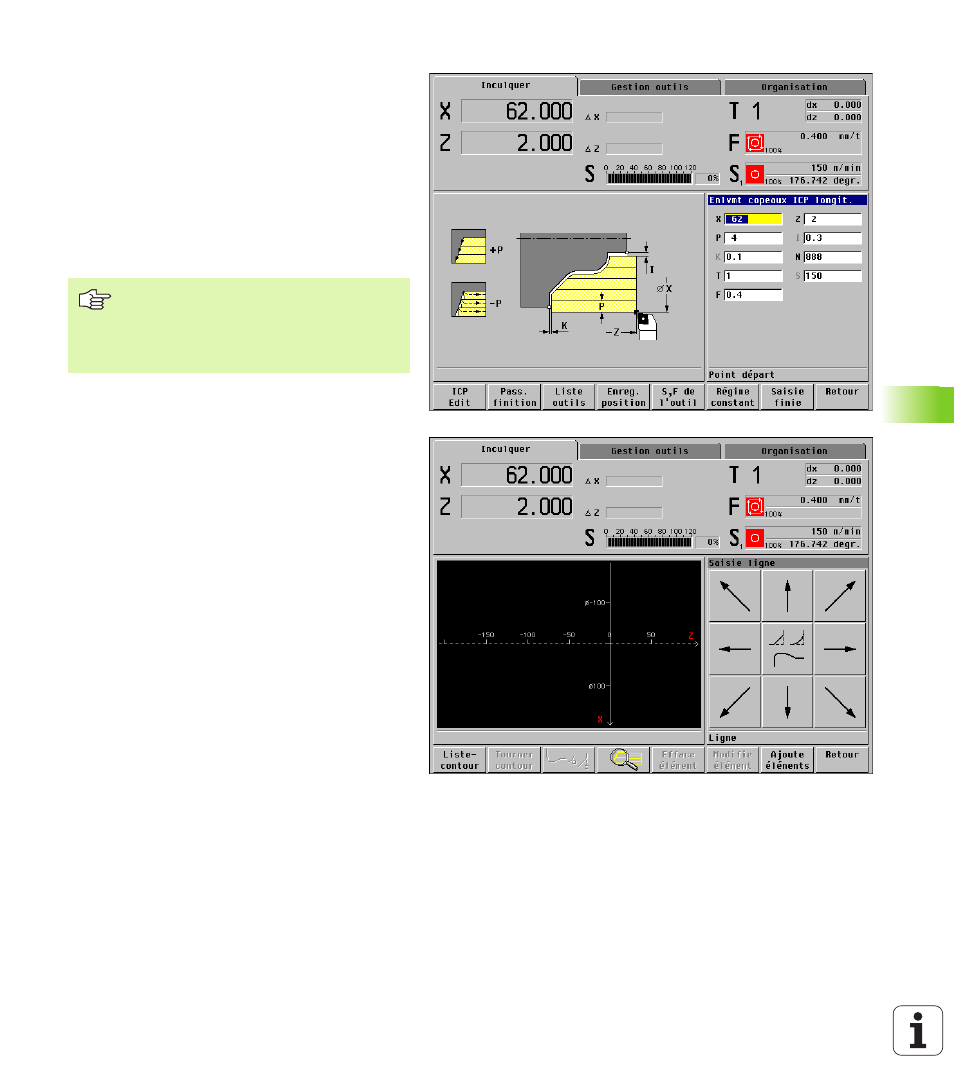

l'ébauche. Dans cet exemple, le numéro („888“) du
contour ICP est introduit avant d'appeler l'éditeur ICP
(fig. en haut et à droite).
Après avoir commuté sur l'éditeur ICP et appuyé sur
Ajoute élément, on introduit les données des
éléments de contour.
Dans la mesure où la MANUALplus
détermine le sens d'enlèvement des
copeaux à partir du sens du contour, le
contour ICP est décrit dans le „sens
négatif de Z“.
