MANUALplus 4110 HEIDENHAIN 323
6.12 Cy
cles simples de t
our
nag
e

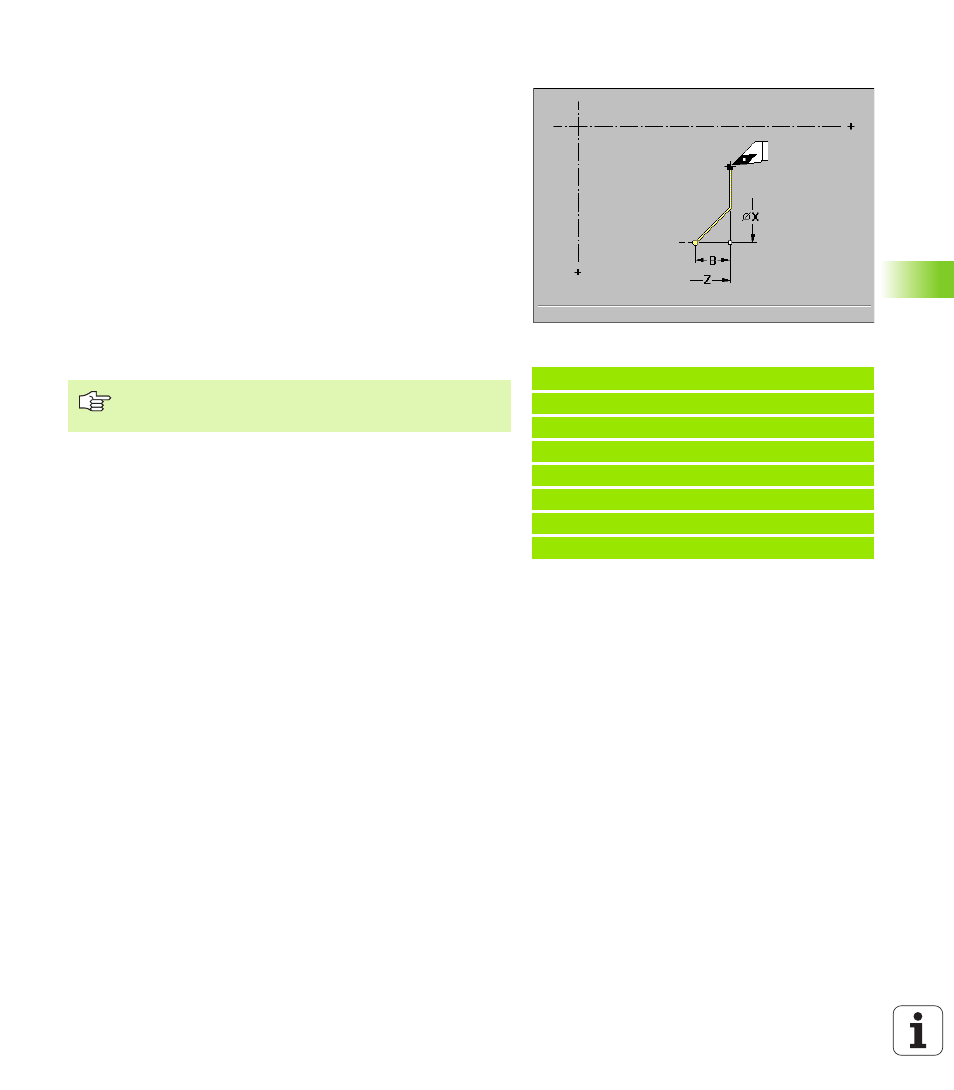

Course avec chanfrein G88
G88 crée des chanfreins aux angles externes de contour,
perpendiculaires et paraxiaux. L'élément longitudinal ou transversal
précédent sera usiné si l'outil est situé avant l'exécution du cycle sur
la coordonnée X ou Z de l'angle de contour. Les chanfreins sont usinés
en une passe.
La MANUALplus calcule le sens du chanfrein à partir de l'„orientation
d'outil“ (cf. “Outils de tournage” à la page 419).
Position de l'outil à l'issue de l'exécution du cycle: Point final du
chanfrein
Paramètres
 X Angle du contour (cote de diamètre)
 Z Angle du contour
 B Largeur du chanfrein
 E Avance réduite : Par défaut: Avance active
Exemple: G88
%88.nc
[G88]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2
N5 . . .
FIN
„ Correction du rayon de la dent: sera exécutée.
„ Surépaisseurs: Ne seront pas appliquées.
