MANUALplus 4110 HEIDENHAIN 233
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e

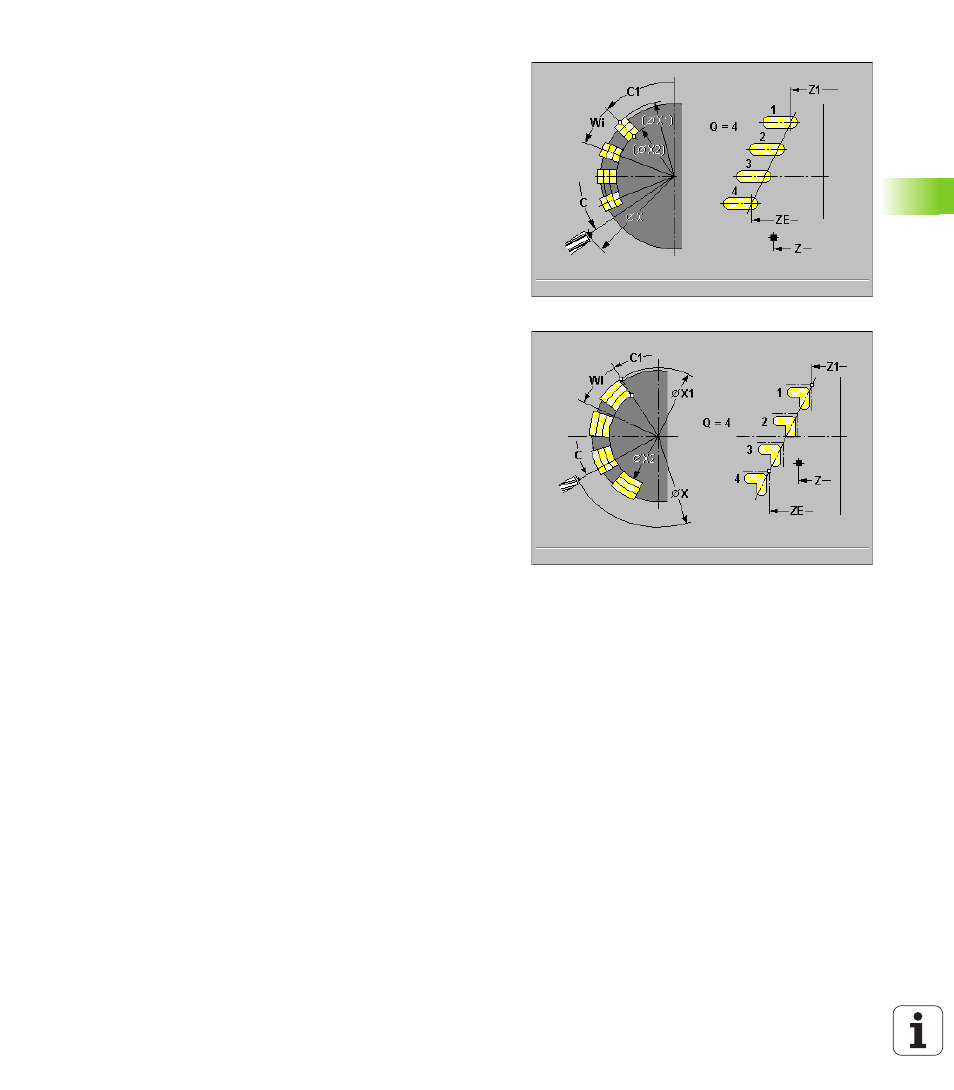

Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 Z1 Point de départ du modèle: Position 1er trou/1ère rainure
(coordonnées polaires)
 C1 Angle 1er trou/1ère rainure: Angle initial (coordonnées
polaires
 ZE Point final du modèle – par défaut: Z1
 Wi Incrément angulaire (écarts sur le modèle) – par défaut: Les
trous/figures de fraisage sont répartis régulièrement sur la
périphérie du modèle
 Q Nombre de trous/rainures – par défaut: 1
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Vous définissez les positions du modèle avec „ZE – Wi“ ou „Wi – Q“.
La commande demande également les paramètres du trou/de la figure
de fraisage.
Exécution du cycle
1 positionnement (en fonction de la configuration de la machine):
„ Sans axe C: Positionnement sur l'„angle de broche C“
„ Avec axe C: Activation de l'axe C et positionnement en rapide
sur l'„angle broche C“
„ Mode manuel: Usinage à partir de l'angle actuel de la broche
2 calcul des positions du modèle
3 positionnement au „point de départ du modèle“
4 exécution du trou/de la figure de fraisage
5 positionnement pour l'opération d'usinage suivante
6 répétition de 4...5 jusqu'à ce que toutes les opérations d'usinage
soient terminées
7 positionnement au „point de départ Z“ et désactivation de l'axe C
