182 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e

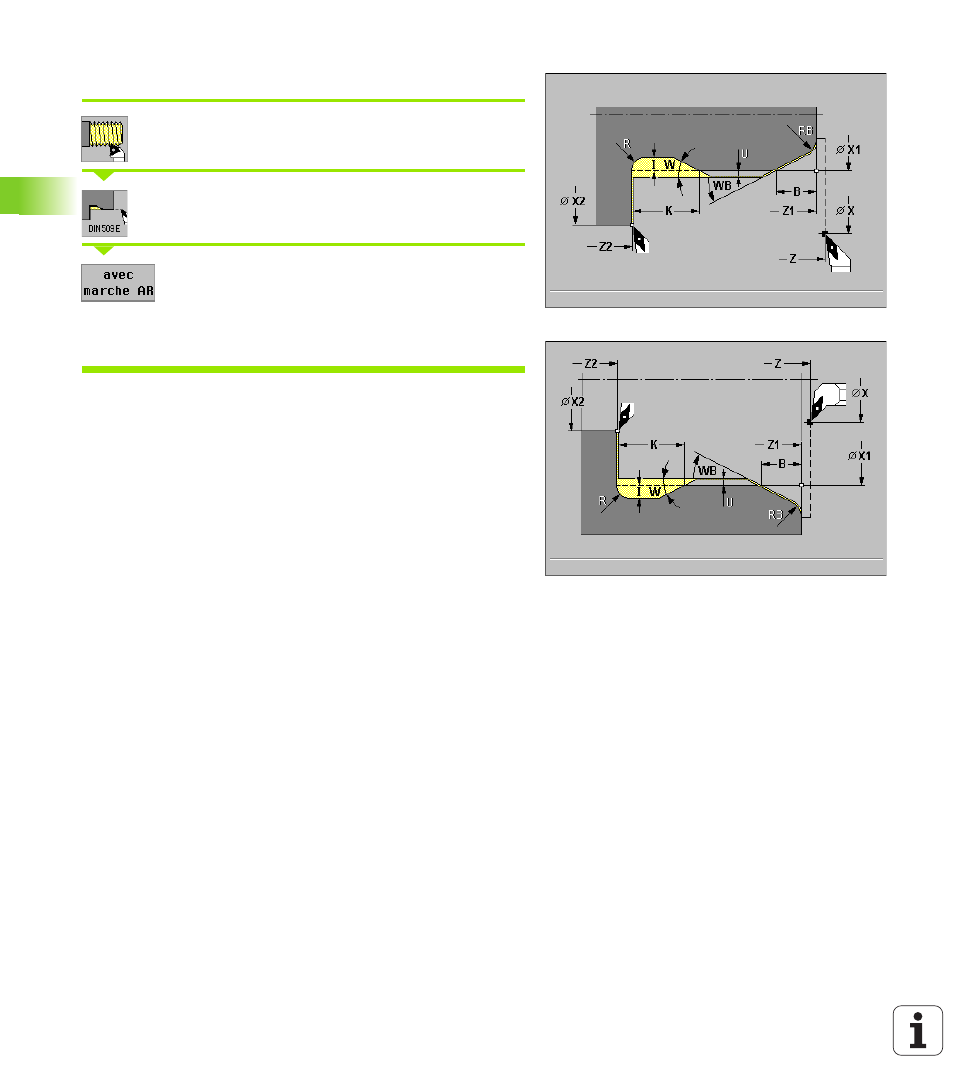

Dégagement DIN 509 E
Sélectionner „Fileter“
Sélectionner le „dégagement DIN 509 E“
Softkey avec marche AR (=avec retrait):
Inact.: L'outil s'immobilise en fin de cycle (figures de
droite)
Act.: L'outil retourne au point initial (figures à la page
suivante)
Le cycle réalise le dégagement DIN 509 de forme E, une attaque de
cylindre, le cylindre „en avant“ et la surface transversale suivante.
Pour la zone du cylindre, vous pouvez définir une surépaisseur de
finition. L'attaque du cylindre est exécutée si vous indiquez „B“ ou
„RB“.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du cylindre
 X2, Z2 Point final de la surface transversale
 E Avance réduite pour la plongée et pour l'attaque du filet – par
défaut: Avance F
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 I Profondeur du dégagement – par défaut: Tableau standard
 K Longueur du dégagement – par défaut: Tableau standard
 W Angle du dégagement – par défaut: Tableau standard
 R Rayon du dégagement (des deux côtés du dégagement) – par
défaut: Tableau standard
 B Longueur d'attaque du cylindre – par défaut: Aucune attaque
du cylindre
 WB Angle d'attaque – par défaut: 45°
 RB Rayon d'attaque – par défaut: Aucun rayon d'attaque
 U Surépaisseur de finition pour la zone du cylindre – par défaut: 0
Les paramètres que vous programmez sont impérativement pris en
compte – même si le tableau standard prévoit d'autres valeurs Si vous
n'introduisez pas „I, K, W et R“, ces paramètres seront définis en
fonction du diamètre du cylindre à partir du tableau standard (cf.“DIN
509 E, DIN 509 F – Paramètres pour dégagements” à la page 527).
