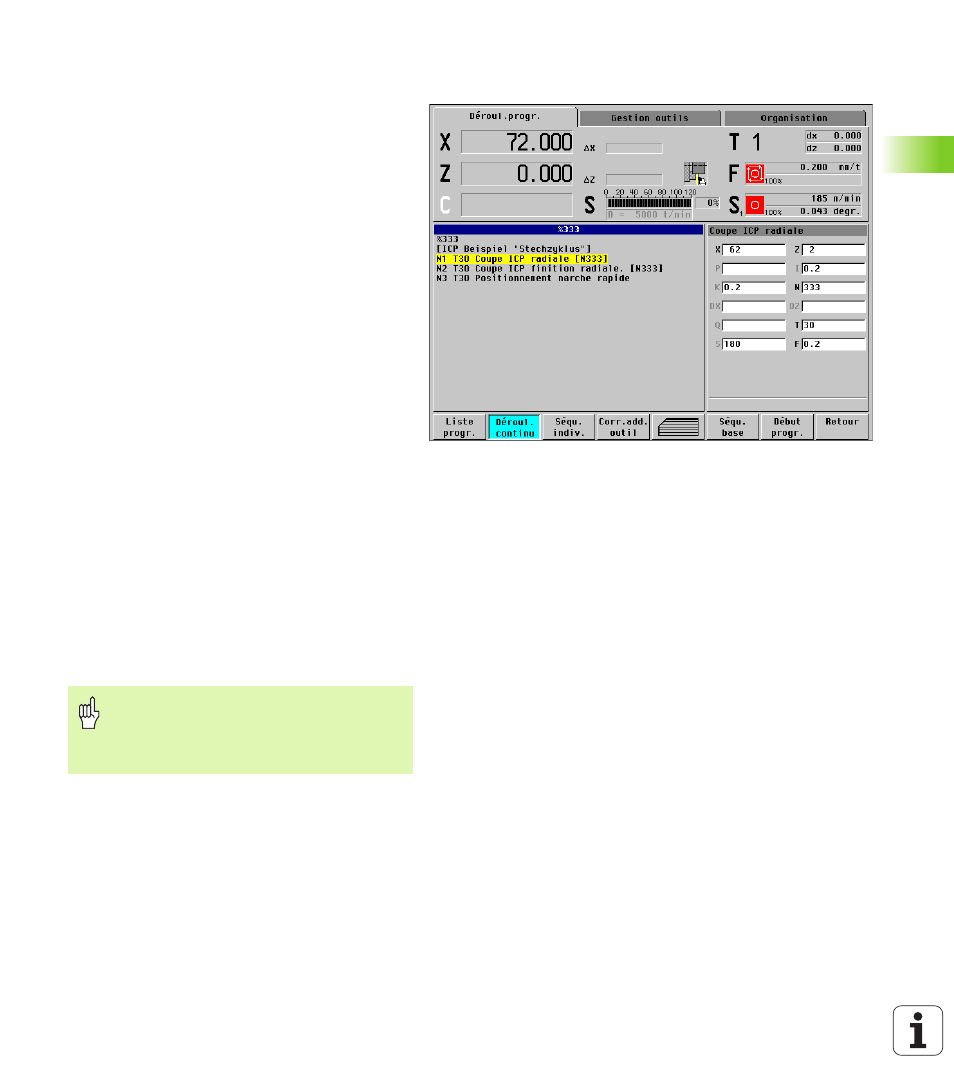

3.8 Mode „Déroulement de programme“
En mode Déroulement de programme, vous utilisez
les programmes-cycles et programmes DIN pour
fabriquer vos pièces. Dans ce mode, vous ne pouvez
pas modifier les programmes mais vous disposez de
la „simulation graphique“ pour vérifier le programme
avant de l'exécuter. En outre, grâce au mode „Séqu.
indiv.“ (pas à pas), la MANUALplus gère la procédure
d'„approche“ pour l'usinage de la pièce.
Vous lancez un programme-cycles ou un programme
DIN à partir de n'importe quelle séquence pour
poursuivre une opération d'usinage interrompue.
Le mode „Déroulement de programme“ est activé
par softkey et affiché dans la ligne d'en-tête.
Lorsque vous sélectionnez Déroul. progr., la
MANUALplus charge le dernier programme utilisé ou
exécuté en mode Edition. En alternative, sélectionnez
un autre programme avec Liste progr. (cf. “Gestion
de programmes” à la page 75).
Programmes comportant des erreurs
La MANUALplus contrôle les programmes pendant
leur chargement. S'il détecte une erreur (Ex.: L'outil
programmé n'est pas contenu dans la liste d'outils), le
symbole d'erreur apparaît en haut de l'écran. En
appuyant sur la touche „Info“, vous accédez aux
informations détaillées sur les erreurs.
La MANUALplus ne convertit pas les cycles erronés.
A la position de l'erreur, un „Arrêt cycle“ est
déclenché. Les cycles corrects du programme sont
compilés par la commande.
Avant le déroulement du programme
„ Contrôle des cycles et paramètres de cycles
La MANUALplus enregistre le programme-cycles/
programme DIN. Avec les programmes-cycles, les
paramètres du cycle sur lesquels se trouve le
curseur sont affichés.
„ Contrôle avec graphisme
Vous contrôlez le déroulement du programme à
l'aide de la „simulation graphique“ (cf. “Simulation
graphique” à la page 68).
Attention, risque de collision
Si des programmes comportent des
cycles erronés, vérifiez s'ils peuvent être
exécutés sans risque de collision.
