6.1 Programmation DIN
La structure des programmes et des séquences est
conforme à la norme DIN 66025 (d'ou l'expression
„programmation DIN“). La MANUALplus facilite
l'élaboration des programmes DIN et macros DIN.
Les programmes DIN sont des programmes CN
„autonomes“. Par conséquent, ils comportent toutes
les commandes de déplacement et de commutation
nécessaires à la création de la pièce.
Les macros DIN sont intégrées dans des
programmes-cycles. Elles „ne sont pas autonomes“
mais elles sont chargées de résoudre une opération
partielle dans un programme-cycles. L'utilisation des
macros DIN dépend de votre manière de travailler.
Toute la gamme d'instructions est également
disponible pour les macros DIN. On parlera ci-après de
„programmes DIN“ ou de „programmes CN“ – et on
ne fera plus de distinction entre programmes et
macros.
Tester les programmes DIN et les macros DIN
Vous testez les programmes DIN et macros DIN à
l'aide de la simulation graphique. Pour les macros
DIN, ceci est possible dans le cadre de la
programmation des cycles. Pour les programmes
DIN, vous commutez sur le mode „Déroulement de
programme“ et appelez la simulation.

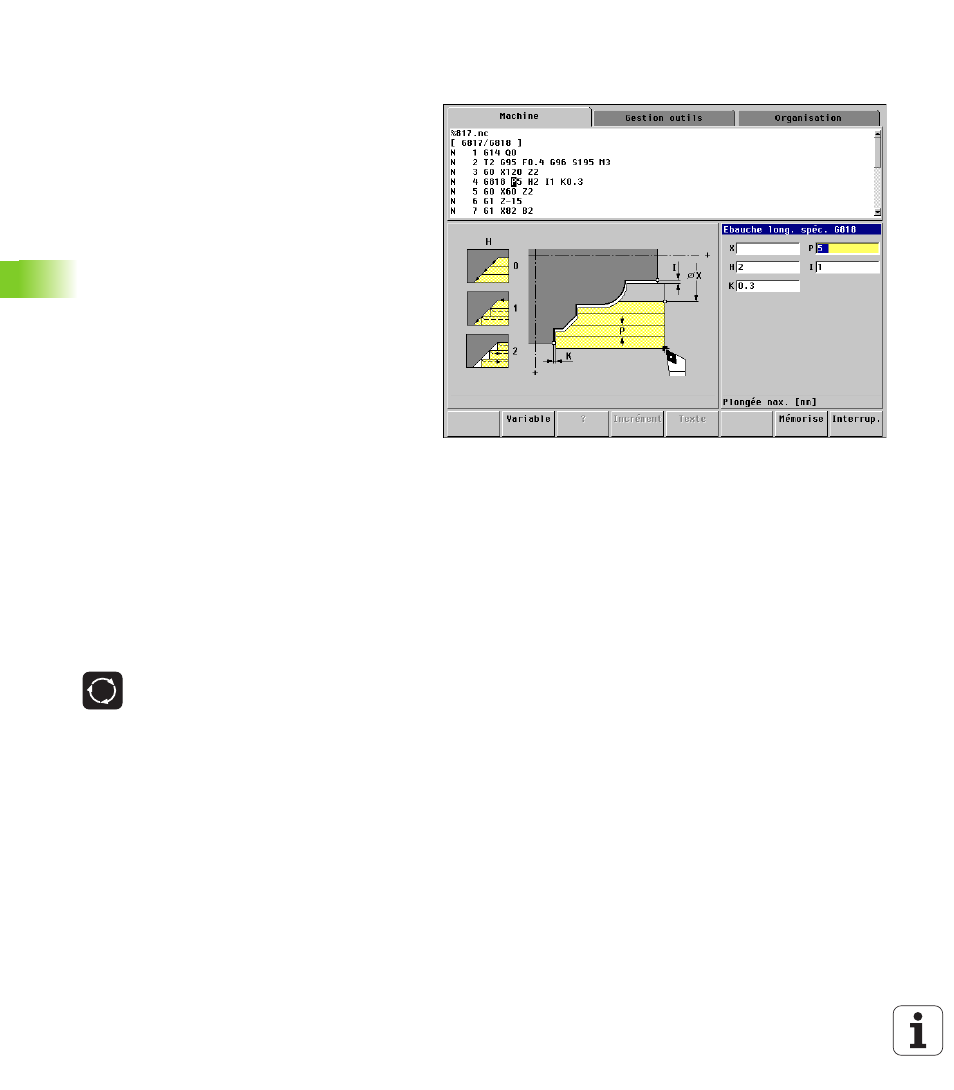

Figures d'aide
Les figures d'aide décrivent la fonctionnalité et les
paramètres des commandes de déplacement et des
cycles. Elles affichent généralement un usinage
externe. Avec la „touche cyclique“, vous commutez
vers la figure d'aide de l'usinage interne
 Avec la touche cyclique, vous
commutez entre la figure d'aide de
l'usinage interne ou celle de l'usinage
externe
Remarques relatives aux représentations affichées
sur les figures d'aide:
„ Ligne discontinue:Course en avance rapide
„ Ligne continue: Course avec l'avance d'usinage
„ Ligne de cote avec flèche sur un côté:
„Cote directionnelle“ – Le signe détermine le sens
„ Ligne de cote avec flèche sur les deux côtés:
„Cote absolue“ – Le signe est sans signification
