160 4 Programmation des cycles
4.5 Cy
cles „de coupe
“
Exemples pour les cycles de coupe

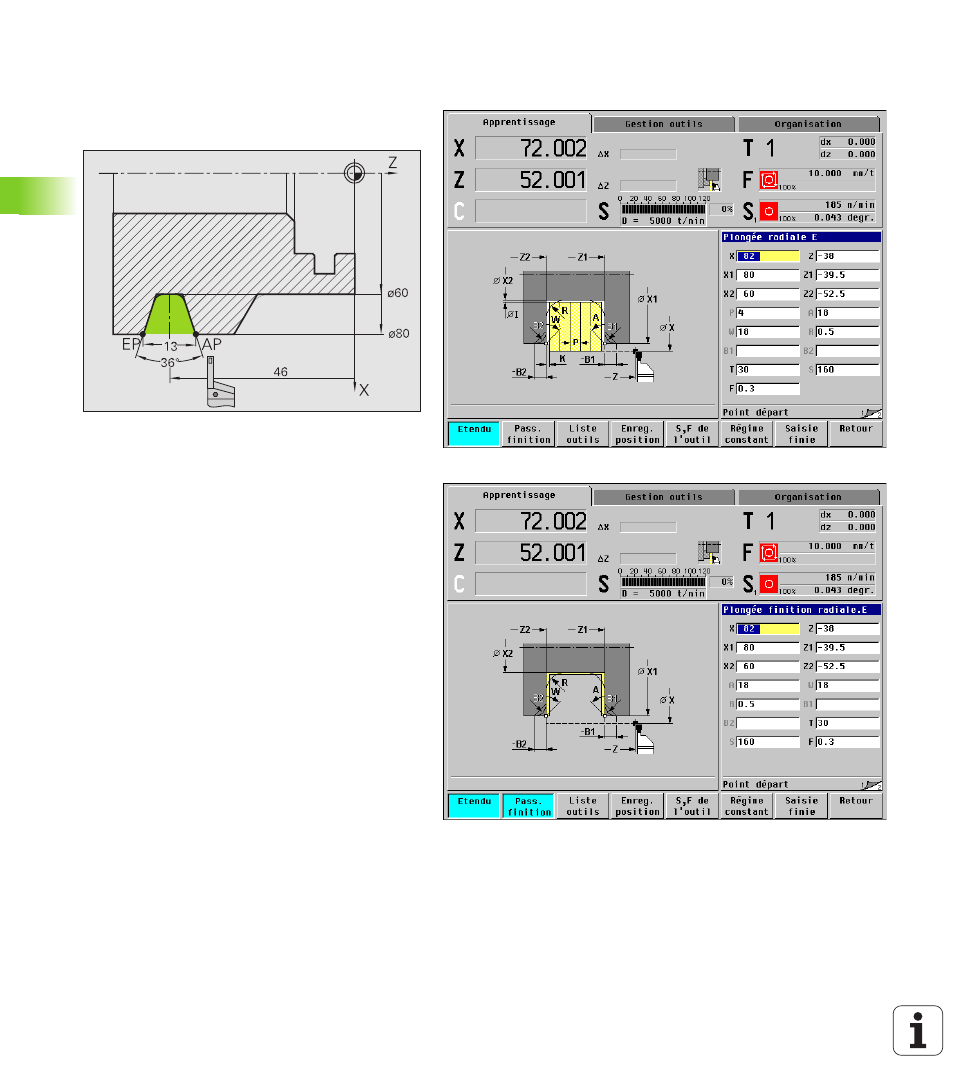

Gorge externe
L'usinage est réalisé avec „Gorge radiale – Etendu“
en tenant compte des surépaisseurs (figure en haut et
à droite). A l'étape suivante, l'outil effectue la finition
de cette section de contour avec „Gorge radiale
(finition) – Etendu“ (fig. en bas et à droite).
Le „mode Etendu“ réalise les arrondis dans le creux
du contour et les biseaux en début et fin du contour.
Tenez compte des paramètres „point de départ du
contour X1, Z1“ et „point final du contour X2, Z2“. Ils
sont déterminants pour l'usinage et le sens de passe
– ici, on a un usinage externe et une passe „dans le
sens –Z“.
Données d'outils
„ Outil de tournage (pour usinage externe)
„ WO = 1 – Orientation d'outil
„ K = 4 - Largeur de l'arête de coupe (4 mm)
