364 6 Programmation DIN
6.20 Usinag
e sur la f
a
ce fr
ontale
Cycle de fraisage de contours et de figures sur
face frontale G793
G793 réalise le fraisage de figures ou de „contours libres“ (ouverts ou
fermés) sur la face frontale. G793 est suivi:
„ de la figure à fraiser avec:
„ Cercle (G304), rectangle (G305) ou polygone (G307)
„ Fin du contour de fraisage (G80)
„ du contour libre avec:
„ Point initial du contour de fraisage (G100)
„ Contour de fraisage (G101, G102, G103)
„ Fin du contour de fraisage (G80)
Paramètres
 Z Arête supérieure de la fraise
 ZE Fond de fraisage
 P Plongée max. (par défaut: Profondeur totale en une passe)
 U Facteur de recouvrement: Fraisage de contour ou fraisage de
poches (par défaut: 0)
„ U=0: Fraisage du contour
„ U>0: Fraisage de poches – Recouvrement min. des trajectoires de
fraisage = U*diamètre de la fraise
 R Rayon d'approche (rayon de l'arc de cercle d'approche/de sortie)
– (par défaut: 0)
„ R=0: L'élément de contour est abordé directement; plongée au
point d'approche, au-dessus du plan de fraisage, puis plongée
verticale en profondeur
„ R>0: La fraise se déplace sur un arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de contour.
„ R<0 aux angles internes: La fraise se déplace sur un arc de cercle
d'approche/de sortie qui se raccorde par tangentement à
l'élément de contour.
„ R<0 au angles externes: Longueur de l'élément linéaire
d'approche/de sortie; l'élément de contour est abordé/quitté par
tangentement
 I Surépaisseur parallèle au contour
 K Surépaisseur Z (dans le sens de la plongée)
 F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
 E Avance réduite pour éléments circulaires (par défaut: Avance
active)

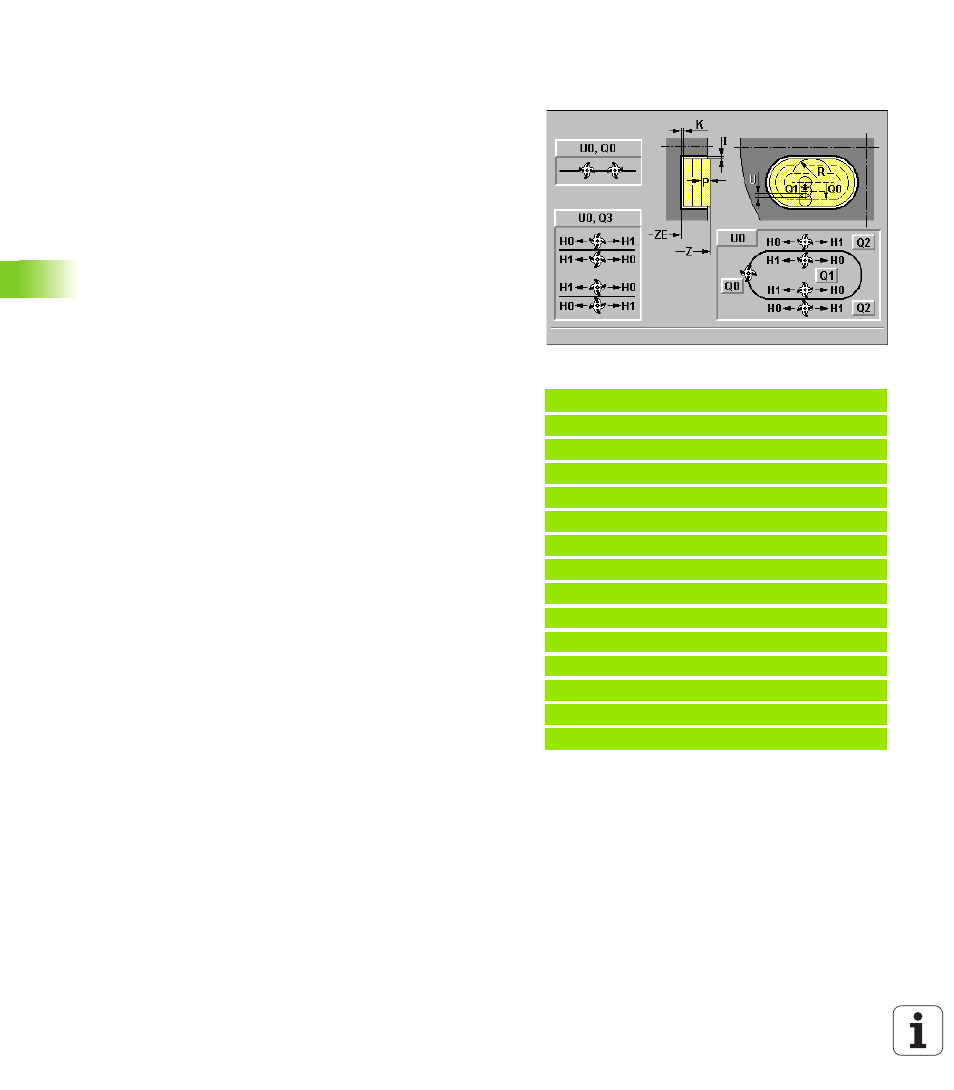

 H Sens de déplacement de la fraise (par défaut: 0): Agit avec le
sens de rotation de la fraise sur le sens du fraisage (cf. figure
d'aide)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
Exemple: G793
%100.nc
[G100, G101, G102, G103, G793]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
FIN
