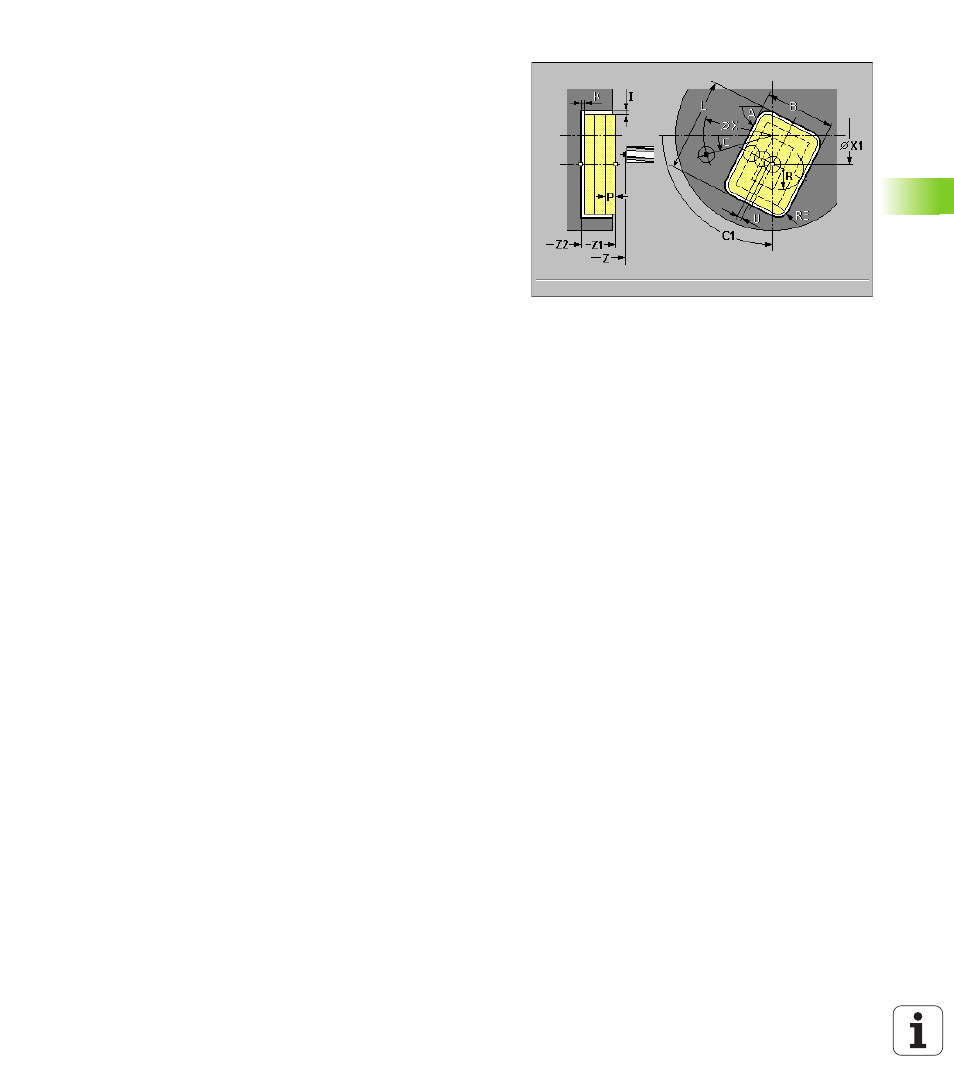

Paramètres du cycle (première fenêtre d'introduction)
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 C1 Angle au centre de la figure – par défaut: Angle de broche C
 X1 Diamètre du centre de la figure
 Z1 Arête supérieure de la fraise – par défaut: Point de départ Z
 Z2 Fond de fraisage
 L Longueur du rectangle
„ Rectangle: Longueur du rectangle
„ Carré, polygone: Longueur du côté
„ Cercle: Aucune introduction
 B Largeur du rectangle
„ Rectangle: Largeur du rectangle
„ Carré: L=l
„ Polygone, cercle: Aucune introduction
 RE Rayon d'arrondi – par défaut: 0
„ Rectangle, carré, polygone: Rayon d'arrondi
„ Cercle: Rayon du cercle
 A Angle par rappport à l'axe X – par défaut: 0
„ Rectangle, carré, polygone: Position de la figure
„ Cercle: Aucune introduction
 Q Nombre de côtés – par défaut: 0
„ Q=0: Cercle
„ Q=4: Rectangle, carré
„ Q=3: Triangle
„ Q>4: Polygone
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
