MANUALplus 4110 HEIDENHAIN 369
6.20 Usinag
e sur la f
a
ce fr
ontale

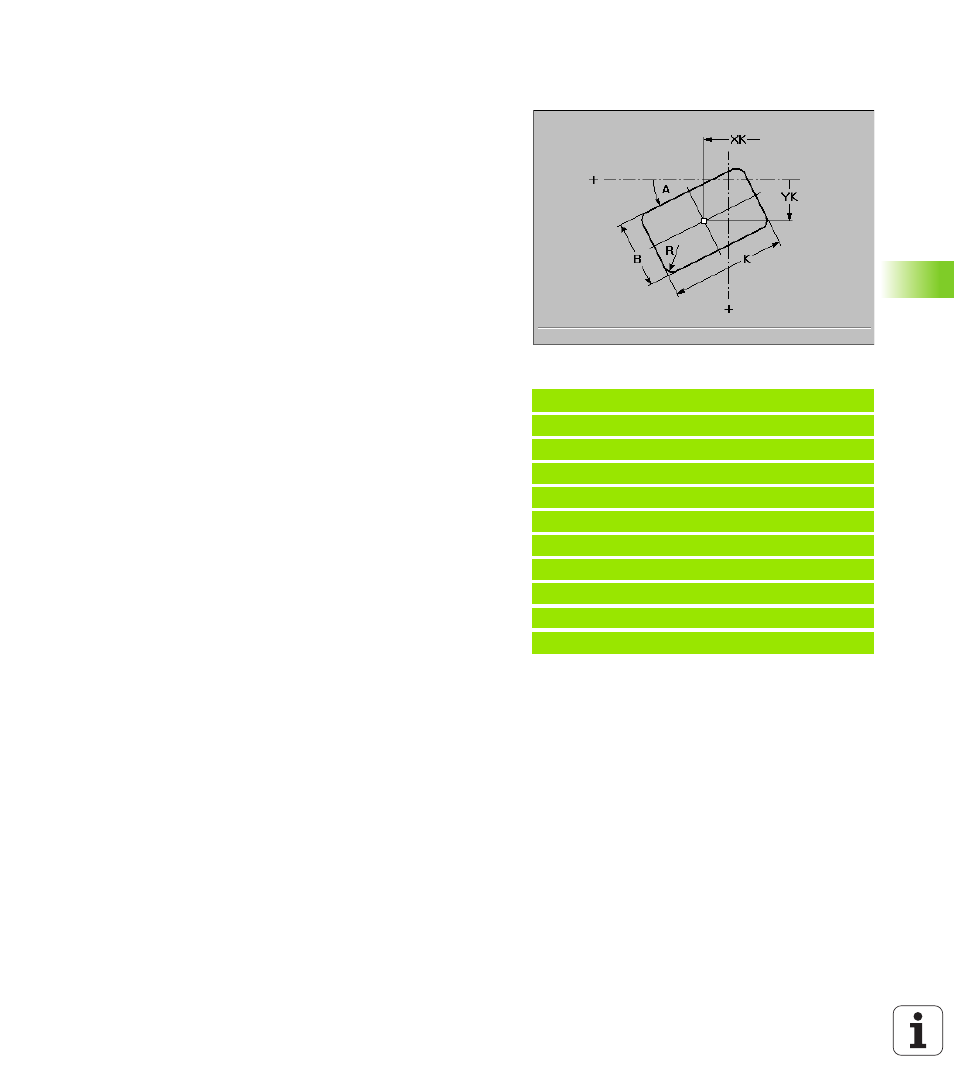

Définition de figure pour rectangle sur face
frontale G305
G305 définit un rectangle sur la face frontale. Vous programmez cette
figure en la combinant avec G793 ou G797.
Paramètres
 XK Centre
 YK Centre
 A Angle – Référence: Cf. figure d'aide
 K Longueur du rectangle
 B Hauteur du rectangle
 R Chanfrein/arrondi
„ R<0: Longueur du chanfrein
„ R>0: Rayon de l'arrondi
Exemple: G305
%305.nc
[G305]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G305 XK20 YK5 A0 K15 B10 R2
N7 G80
N8 M15
FIN
