HEIDENHAIN MANUALplus 620, CNC PILOT 640 99
2.5 Units – P
e
rçag
e, ax
e C

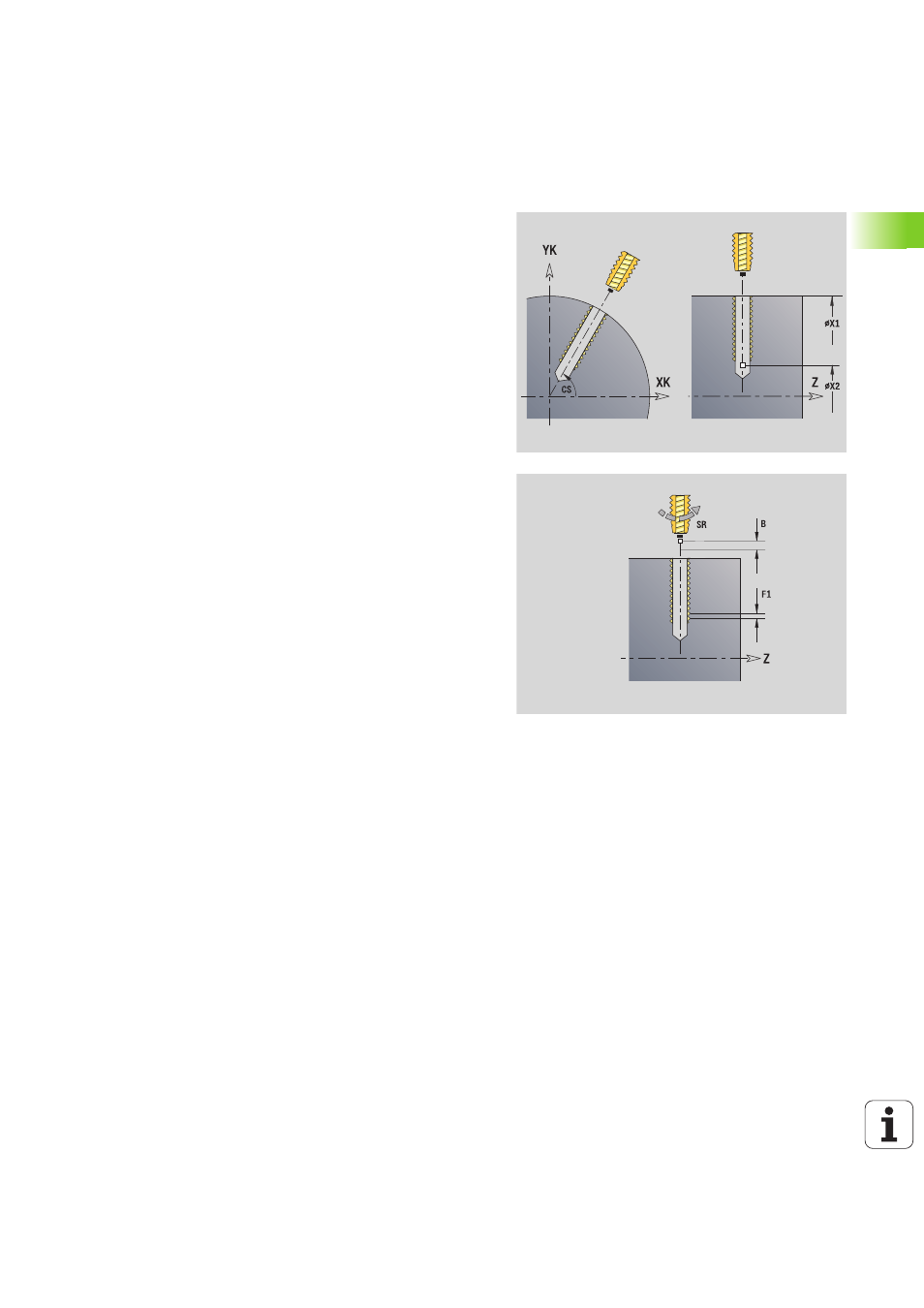

Unit "Taraudage unique sur l'enveloppe"
L'Unit réalise un taraudage sur l'enveloppe.
Nom de l'unit : G73_Tar_Envel_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
CS Angle de broche
F1 Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
Autres formulaires : voir page 60
