G840 – Fraisage

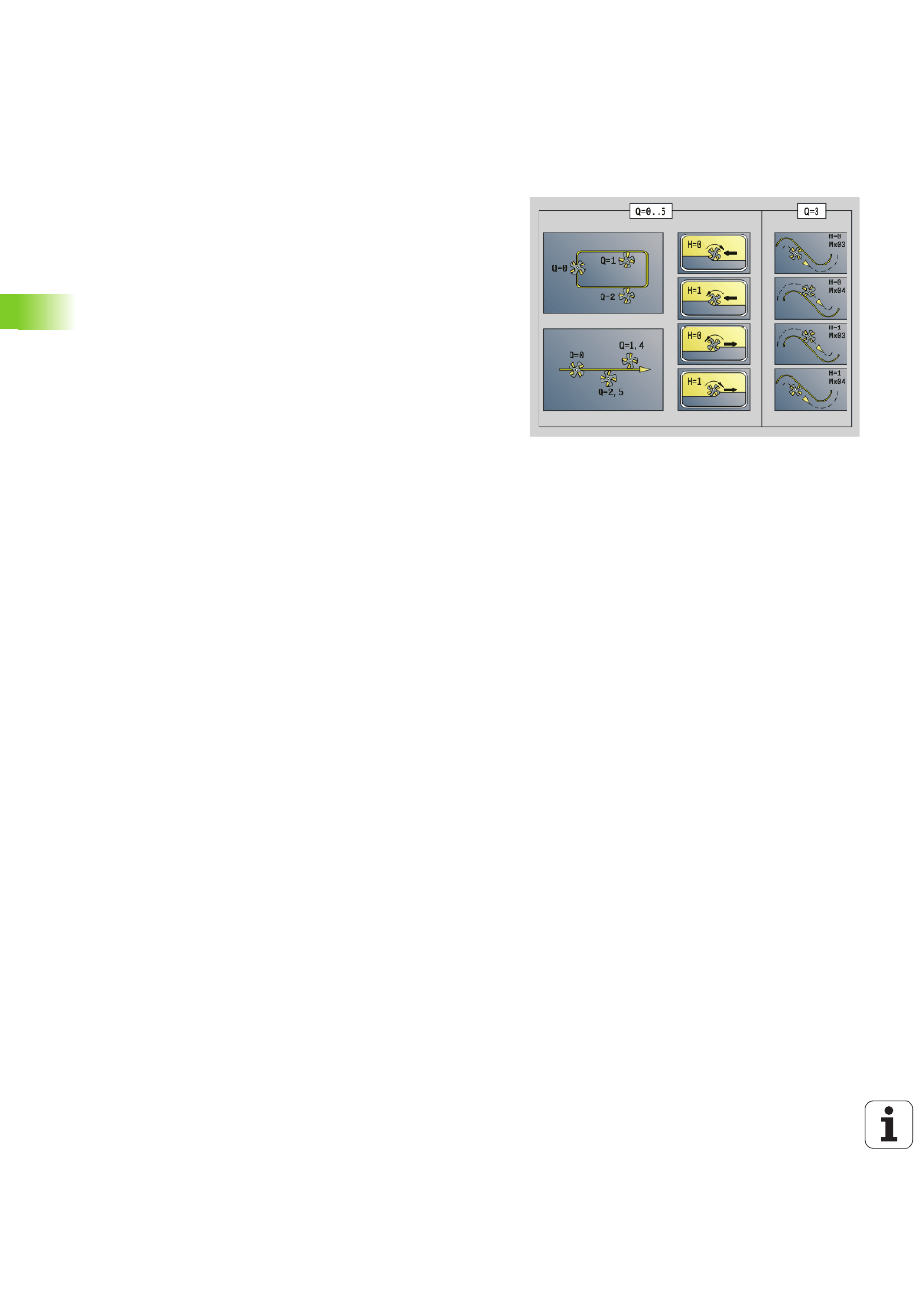

Vous pouvez influencer le sens de fraisage et la compensation du
rayon de la fraise (CRF) en intervenant au niveau du type de cycle Q,
du sens de fraisage H et du sens de rotation de la fraise (voir tableau).
Ne programmez que les paramètres indiqués dans le tableau suivant.
Voir également:
 G840 – Principes de base : Page 361
 G840 – Déterminer des positions de pré-perçage :Page 362
Paramètres – Fraisage
Q
Type de cycle (= lieu du fraisage).
 Contour ouvert. Si les sections se recoupent, "Q" définit si la
première section (à partir du point initial) ou bien tout le
contour doit être usiné.
 Q=0: Centre de la fraise sur le contour (sans CRF)
 Q=1: Usinage à gauche du contour. Lors de
recoupements, G840 ne tient compte que de la première
zone du contour (point initial: 1er point d'intersection).
 Q=2: Usinage à droite du contour. Lors de recoupements,
G840 ne tient compte que de la première zone du contour
(point initial: 1er point d'intersection).
 Q=3: le fraisage est effectué à gauche ou à droite du
contour, en fonction de "H" et du sens de rotation de la
fraise (voir tableau). Lors de recoupements, G840 ne tient
compte que de la première zone du contour (point initial:
1er point d'intersection).
 Q=4: Usinage à gauche du contour. En cas de
recoupements, G840 tient compte de tout le contour.
 Q=5: Usinage à droite du contour. En cas de
recoupements, G840 tient compte de tout le contour.
 Contour fermé
 Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
 Q=1: Fraisage intérieur
 Q=2: Fraisage extérieur
 Q=3..5: Non autorisé
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – Début de la section de contour
 Figures: Numéro de séquence de la figure
 Contour libre ouvert ou fermé: Premier élément du contour
(pas le point initial)
