234 Programmation DIN
4.7 Cont
ours sur la f
a
ce fr
ontale/ar
ri
èr
e

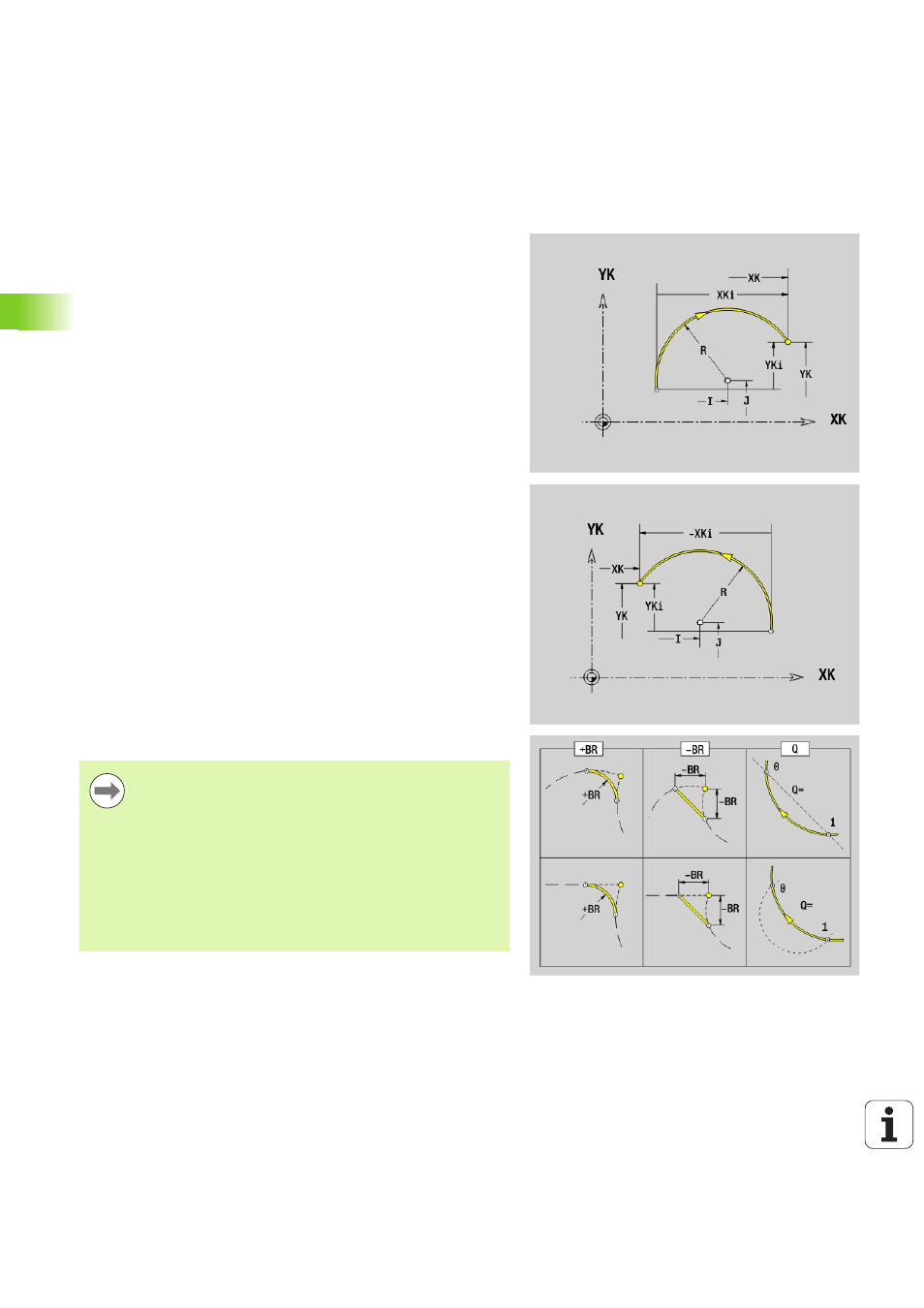

Arc de cercle sur contour face frontale/arrière
G102-/G103-Géo
La fonction G102/G103 définit un arc de cercle sur un contour de la
face frontale ou arrière. Sens de rotation (voir figure d'aide):
 G102: Sens horaire
 G103: Sens anti-horaire
Paramètre
X
Point final en coordonnées polaires (cote de diamètre)
C Point final en coordonnées polaires (cote d'angle)
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
R Rayon
I Centre en coordonnées cartésiennes
J Centre en coordonnées cartésiennes
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
XM Centre (rayon polaire ; référence : point zéro pièce)
CM Centre (angle polaire ; référence : point zéro pièce)
AR
Angle initial (angle perpendiculaire à l'axe rotatif)
AN Angle final (angle perpendiculaire à l'axe rotatif)
Programmation
 X, XK, YX : absolu, incrémentale, modal ou "?"
 C : absolu, incrémental ou modal
 I, J: absolu ou incrémental
 XM, CM: absolu ou incrémental
 ARi : angle de l'élément précédent
 ANi : angle de l'élément suivant
 Le point final ne doit pas être le point initial (pas de
cercle entier).
