340 Programmation DIN
4.22 Cy
cles de perçag
e

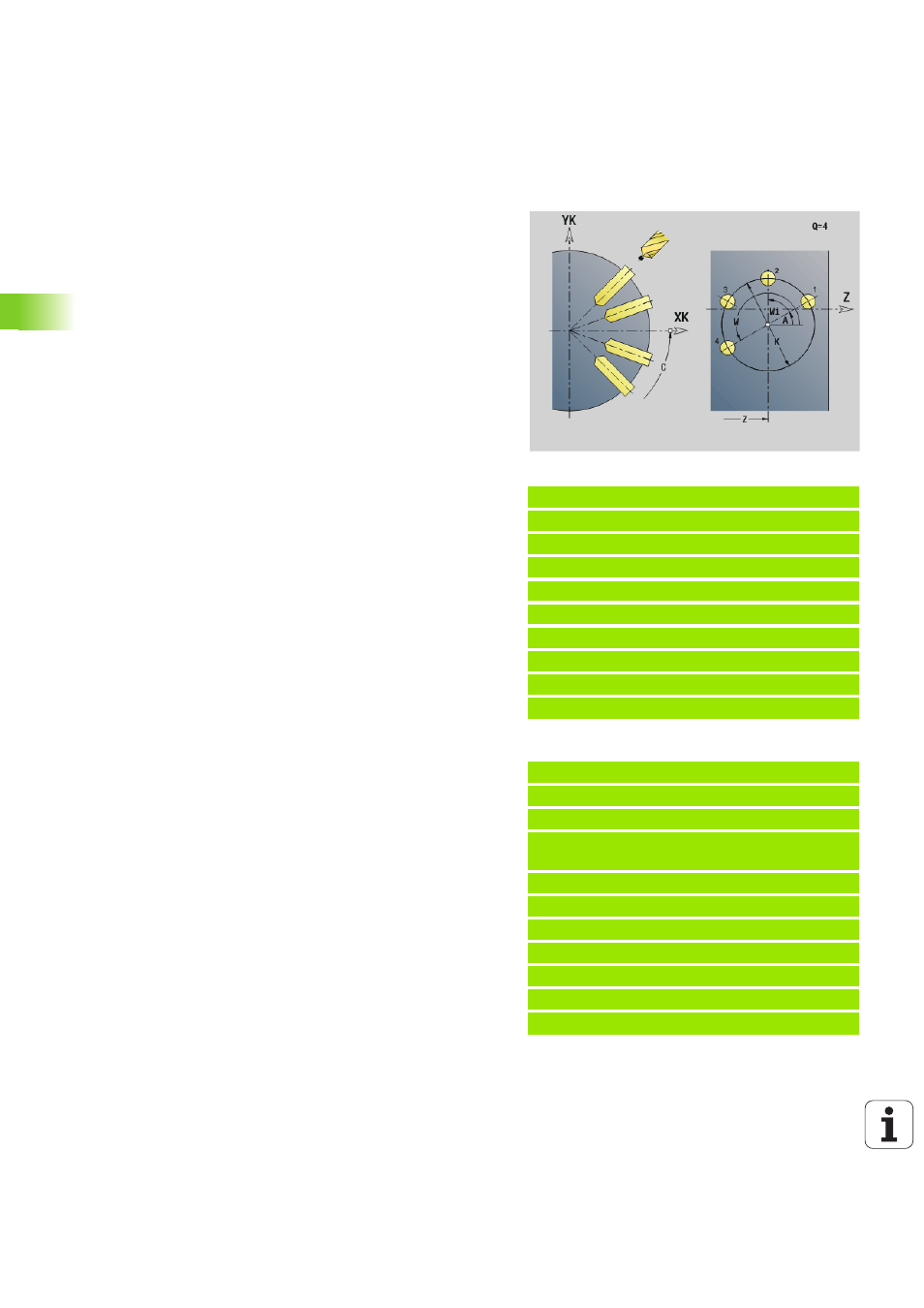

Motif circulaire sur l'enveloppe G746
G746 crée un motif circulaire de perçages ou de figures équidistants
sur un cercle ou un arc de cercle situé sur l'enveloppe.
Combinaisons de paramètres pour la définition du centre du motif ou
des positions du motif :
 Centre du motif : Z, C
 Positions du motif :
 W et Q
 Wi et Q
Si vous n'indiquez pas le point final XE, la commande utilise le cycle
de perçage/fraisage ou la définition de figure de la séquence CN
suivante. Selon ce principe, vous combinez la définition de motif avec
les cycles de perçage (G71, G74, G36) ou avec des opérations de
fraisage (définitions de figures G314, G315, G317).
Beispiel: G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
FIN
Beispiel: Séquences d'instructions
[ motif de perçage simple ]
N.. G746 Z.. C.. XS.. XE.. K.. A.. W.. Q..
. . .
[ motif de perçage avec trous de perçage
profonds ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ motif de fraisage avec rainure linéaire ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Paramètres
Z
Centre du motif en coordonnées polaires
C Angle – centre du motif en coordonnées polaires
XS Point initial opération de perçage/fraisage (cote au diamètre)
XE Point final opération de perçage/fraisage (cote au diamètre)
K Diamètre (du motif)
A Angle initial (position premier perçage/première figure)
W Angle final (Position dernier perçage/dernière figure)
Wi Angle final (incrément angulaire), distance avec la position
suivante
Q Nombre de perçages/figures (par défaut: 1)
V Sens du déroulement (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: le signe qui précède Wi indique le sens (Wi<0:
dans le sens horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
