HEIDENHAIN MANUALplus 620, CNC PILOT 640 45
1
.2 L'édit
eur smar
t.T
u
rn
Groupe de menus "Graphique"

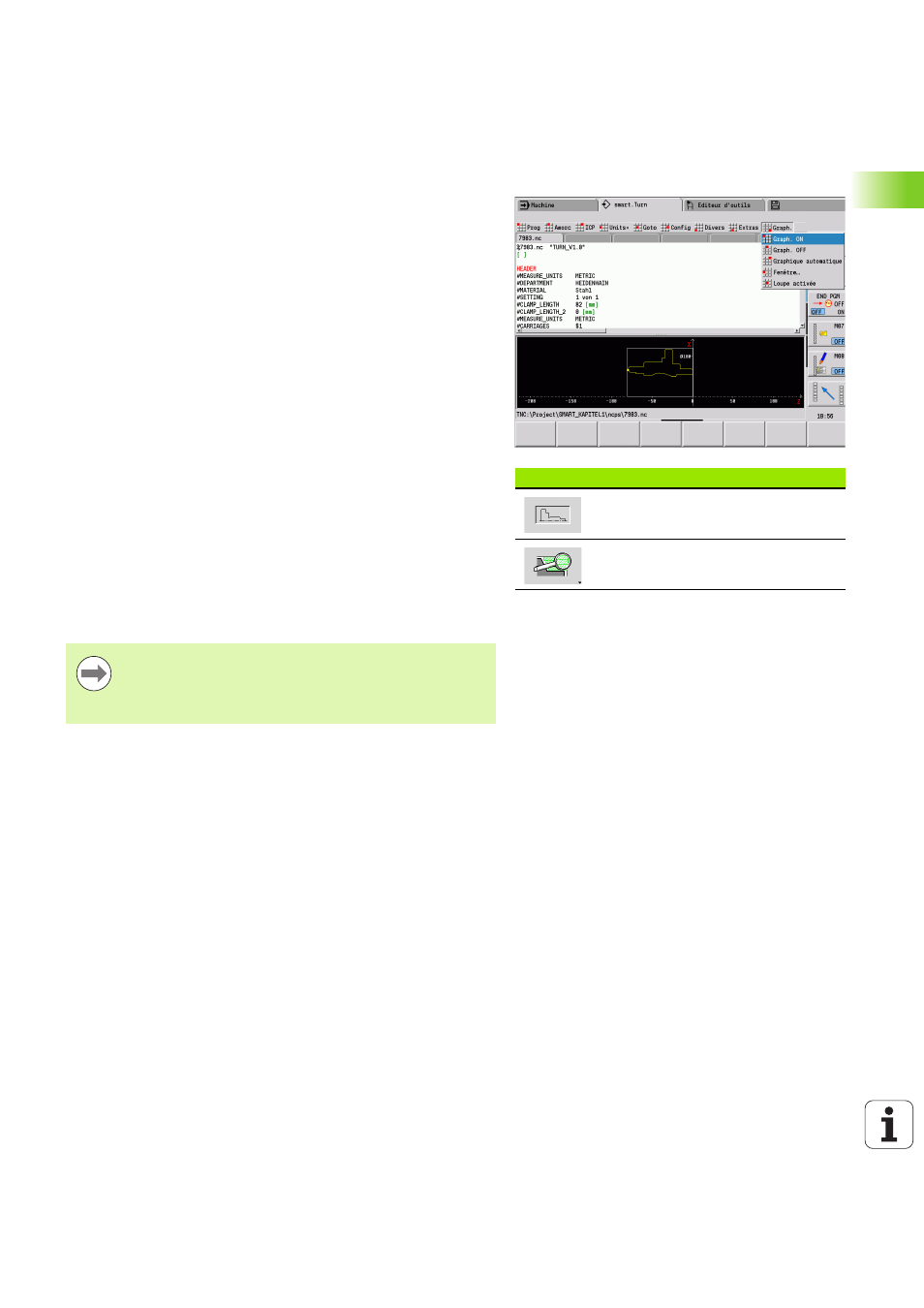

Le groupe de menu "Graphique" contient (voir figure à droite):
 Graphique ON : activer ou actualiser le contour représenté. En
alternative, vous utilisez la softkey (voir tableau de droite).
 Graphique OFF : referme la fenêtre du graphique.
 Graphique automatique : la fenêtre du graphique est activée
lorsque le curseur se trouve dans la description du contour.
 Fenêtre : configuration de la fenêtre du graphique. Pendant
l'édition, la Commande numérique affiche les contours programmés
en maximum quatre fenêtres de graphique. Sélectionnez les
fenêtres souhaitées.
 Loupe : active la "loupe". En alternative, vous utilisez la softkey (voir
tableau de droite).
La fenêtre graphique:
 Couleurs pour la représentation du contour
 Blanc : Pièce brute et pièce brute auxiliaire
 Jaune : Pièce finie
 Bleu : Contours auxiliaires
 Rouge : Elément de contour à la position actuelle du curseur. La
flèche indique le sens d'usinage.
 Lors de la programmation des cycles d'usinage, vous pouvez utiliser
le contour affiché pour déterminer les références des séquences.
 Les fonctions loupe permettent d'agrandir un détail, de le réduire et
de le décaler.
Softkeys avec fenêtre de programme active
Active l'affichage du contour et
relance le dessin du contour
Ouvre le menu softkey "Loupe" et
affiche le cadre de la loupe.
 Pour valider les ajouts/modifications sur le contour,
appuyer une nouvelle fois sur GRAPHIQUE.
 La condition pour l'"affichage du contour" est une
définition claire des numéros de séquence !
