86 Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C

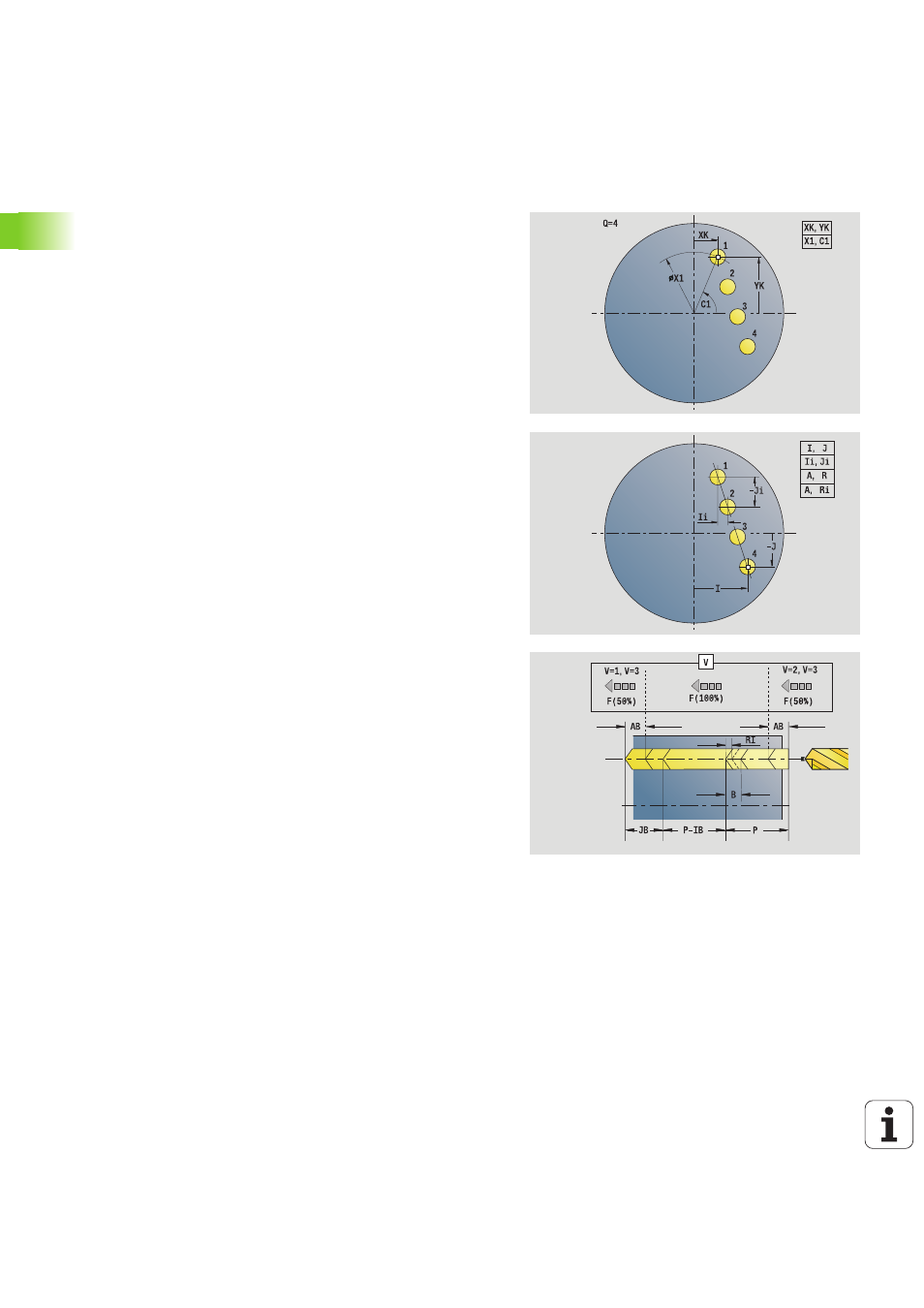

Unit "Perçage unique Face frontale"
L'Unit réalise un motif linéaire de perçages équidistants, sur la face
frontale.
Nom de l'unit : G74_Lin_Front_C / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables: F, S
Formulaire Motif
Q
Nombre de perçages
X1, C1 Point initial polaire
XK, YK Point initial cartésien
I, J Point final (XK, YK)
Ii, Ji Distance (XKi, YKi)
R Distance premier/dernier perçage
Ri Distance en incrémental
A Angle du motif (Référence axe XK)
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI Distance de sécurité intérieure. Distance d'approche à
l'intérieur du trou.(par défaut: distance de sécurité SCK)
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
