La Commande numérique se sert de la définition de l'outil pour
reconnaître s'il s'agit d'un usinage intérieur ou extérieur ou bien d'une
gorge radiale ou axiale.
Les répétitions de coupes peuvent être programmées avec G741
avant l'appel du cycle.
Paramètres
H

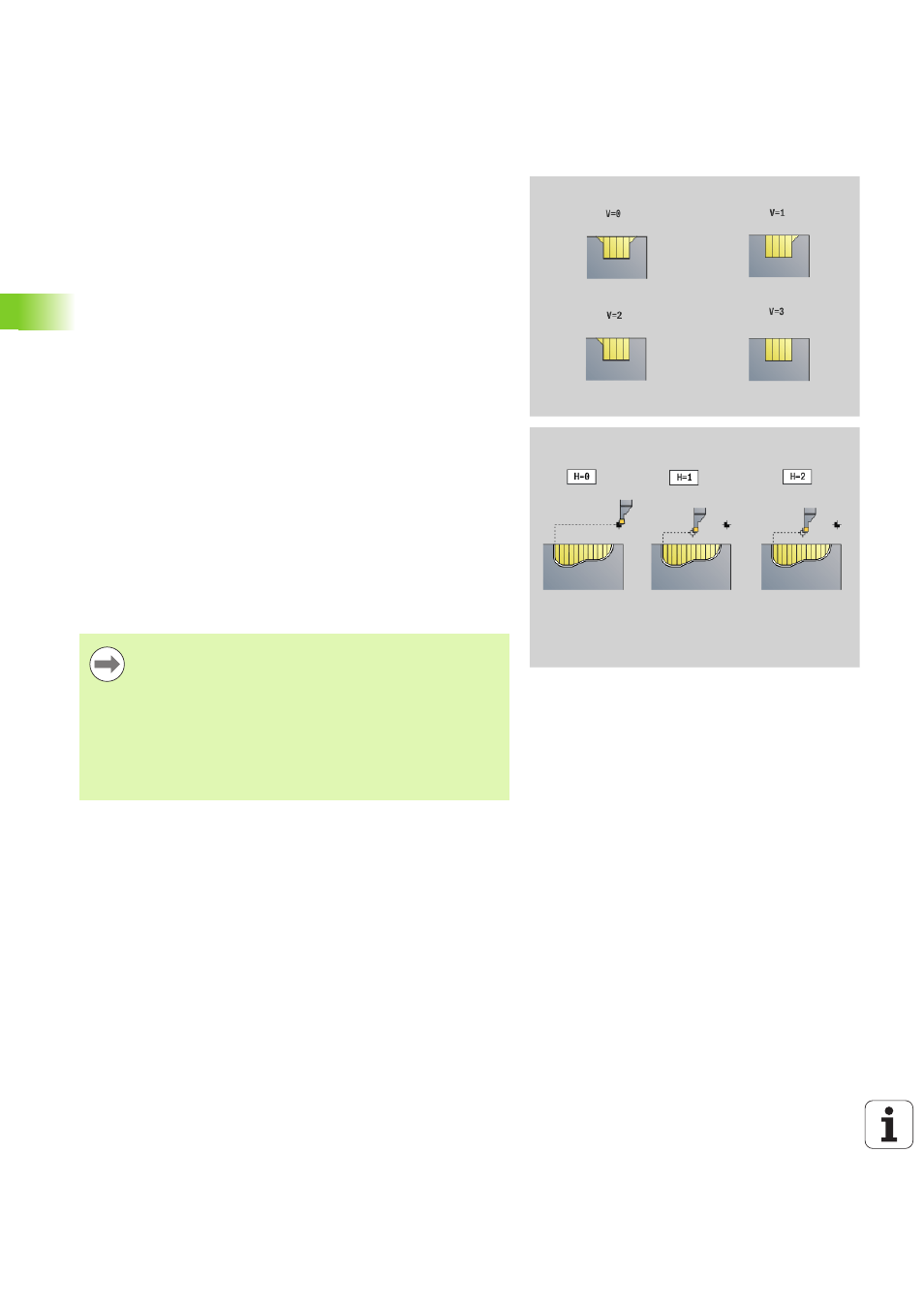

Type de dégagement en fin de cycle (par défaut: 0)
 0: L'outil retourne au point de départ
 Gorge axiale: d'abord sens Z, puis X
 Gorge radiale: d'abord sens X, puis Z
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
B Largeur de coupe
P Profondeur de plongée affectée à une passe.
O Ebauche Relever
 0 : relever en avance rapide
 1: sous 45°
U Finition de l'élément au fond
 0: valeur issue du paramètre global
 1: partager
 2: complet
 La Correction du rayon de la dent est appliquée.
 Une Surépaisseur G57 "agrandit" le contour (y compris
les contours intérieurs).
 Une surépaisseur G58
 \>0: "agrandit le contour
 <0: n'est pas converti
 Les surépaisseurs G57/G58 sont supprimées à la fin
du cycle.
Déroulement du cycle (pour Q=0 ou 1)
1
calcule les zones d'usinage et la répartition des passes.
2 Plonge à partir du point initial pour la première passe en tenant
compte de la distance de sécurité.
 Gorge radiale: d'abord sens Z, puis X
 Gorge axiale: d'abord sens X, puis Z
3 effectue une plongée (passe d'ébauche).
4 revient en avance rapide et effectue la passe suivante.
5 répète les étapes 3...4 jusqu'à ce que la zone soit usinée.
6 répète, au besoin, les étapes 2...5 jusqu'à ce que toutes les zones
soit usinées.
7 Si Q=0: réalise la finition du contour
