HEIDENHAIN MANUALplus 620, CNC PILOT 640 169
3.1 Units – P
e
rçag
e, ax
e Y

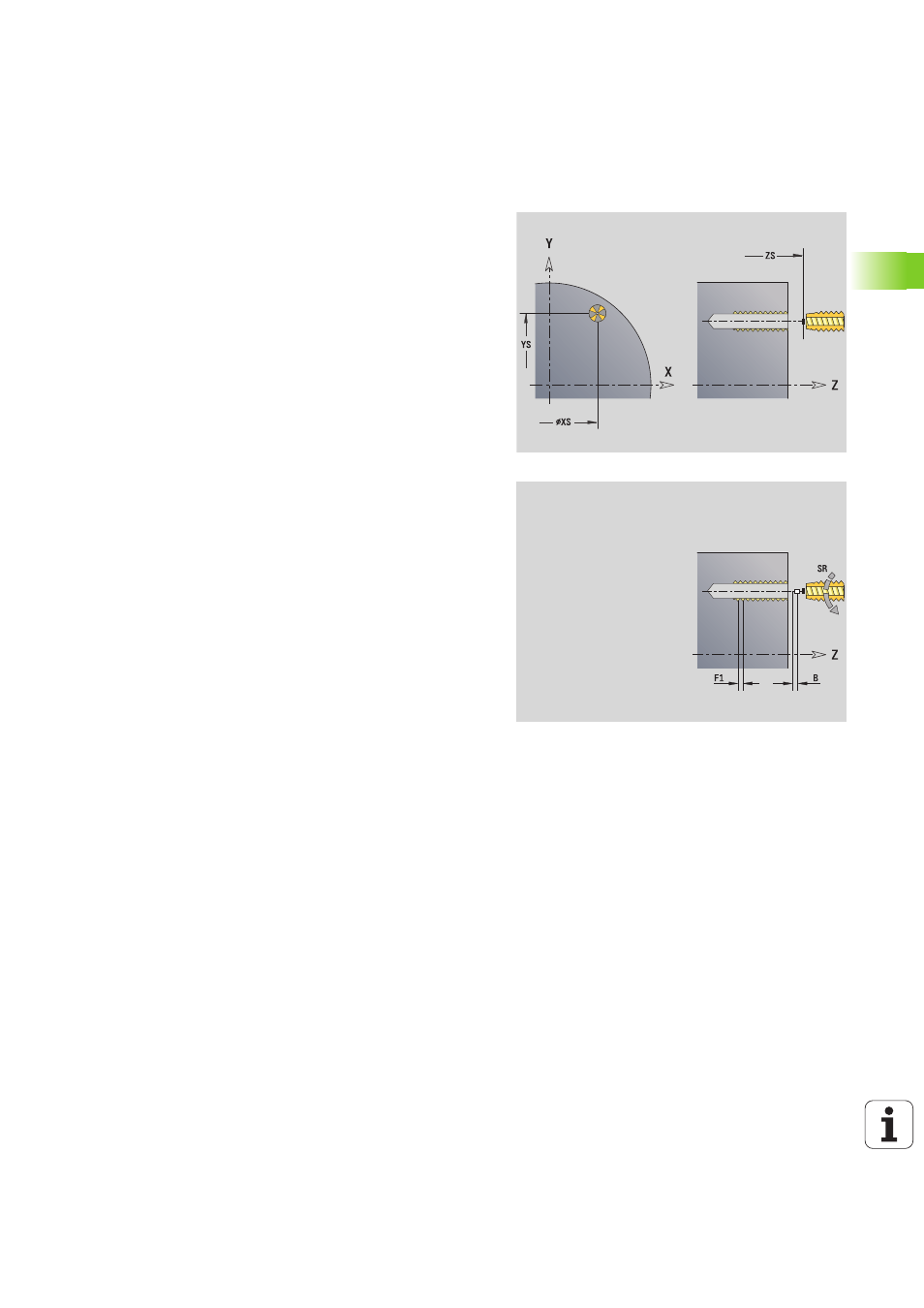

Unit "Taraudage ICP axe Y"
L'unit exécute un seul taraudage ou motif de perçage dans le plan XY
ou YZ. Les positions des taraudages et autres détails sont spécifiées
avec ICP.
Nom de l'unit : G73_ICP_Y / cycle : G73 (voir page 331)
Longueur d'extraction L : Utilisez ce paramètre pour les pinces de
serrage avec compensation linéaire. Le cycle se base sur la
profondeur du filet, le pas programmé et la "longueur d'extraction"
pour calculer un nouveau pas nominal. Le pas nominal est légèrement
inférieur au pas du taraud. Lors de la réalisation du filet, le taraud est
extrait du mandrin de serrage, de la "longueur d'extraction". Ce
procédé vous permet d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Paramètres du formulaire "Motif"
FK
voir page 62
NS Numéro de séquence initial du contour
Paramètres du formulaire Cycle
F1
Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
RB Plan de retrait
Autres formulaires : voir page 60
