300 Programmation DIN
4.1
8
Définitions de cont
our
dans la section Usinag
e

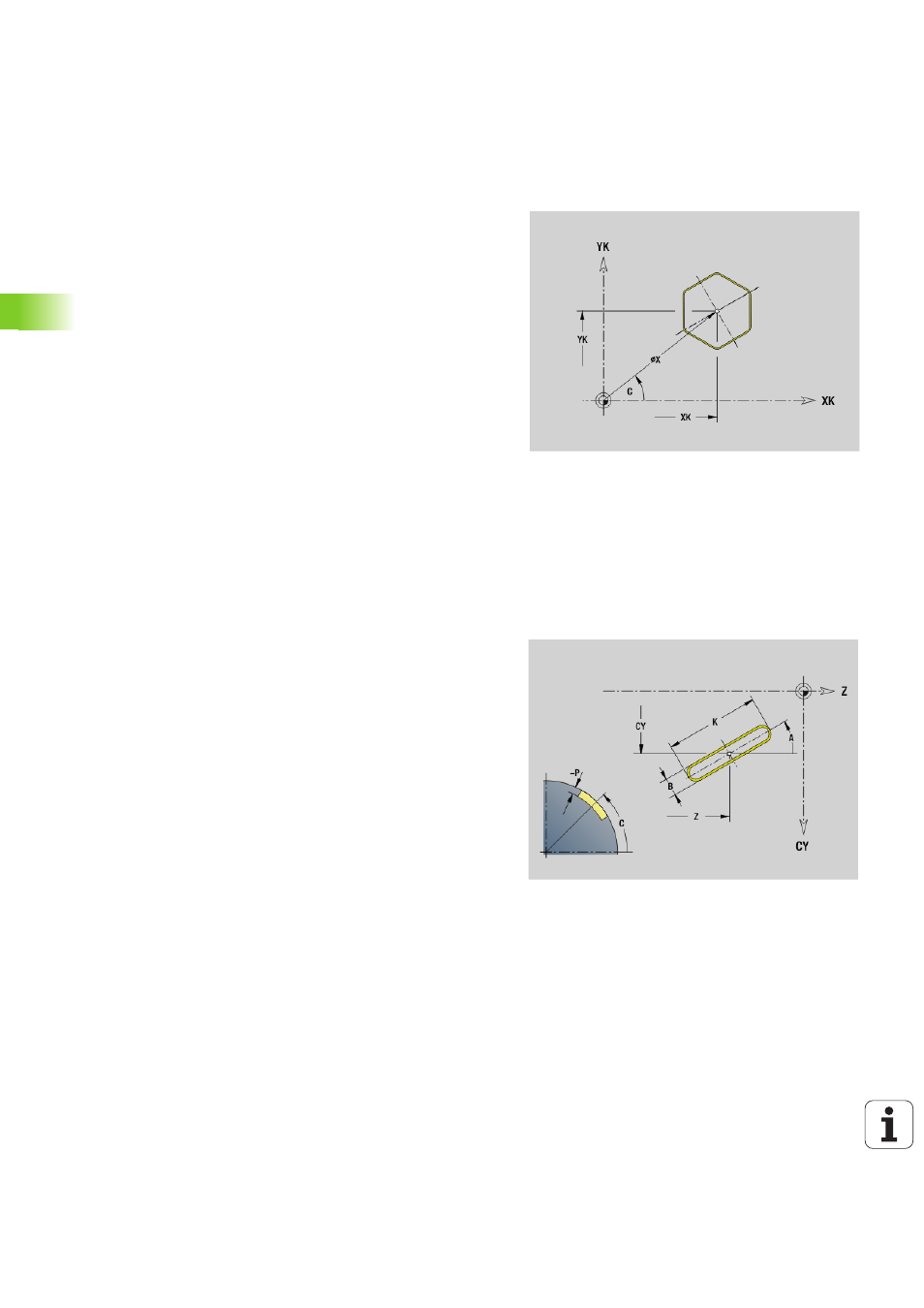

Polygone sur la face frontale/arrière G307
La fonction G307 définit un polygone sur un contour situé sur la face
frontale ou arrière. Vous programmez la figure en la combinant avec
G840, G845 ou G846.
Rainure linéaire sur l'enveloppe G311
La fonction G311 définit une rainure linéaire sur le contour de
l'enveloppe. Vous programmez la figure en la combinant avec G840,
G845 ou G846.
Paramètres
XK
Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle d'un côté du polygone avec XK (par défaut: 0°)
Q Nombre d'arêtes (Q \> 2)
K Longueur d'arête
 K\>0: Longueur d'arête
 K<0: Diamètre du cercle intérieur
R Chanfrein/arrondi (par défaut: 0°)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur/hauteur
 P<0: Poche
 P\>0: Ilot
Paramètres
Z
Centre (position Z)
CY Centre en "cote linéaire" ; référence : développé avec "diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la poche
