HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.2 Cont
ours dans le plan XY

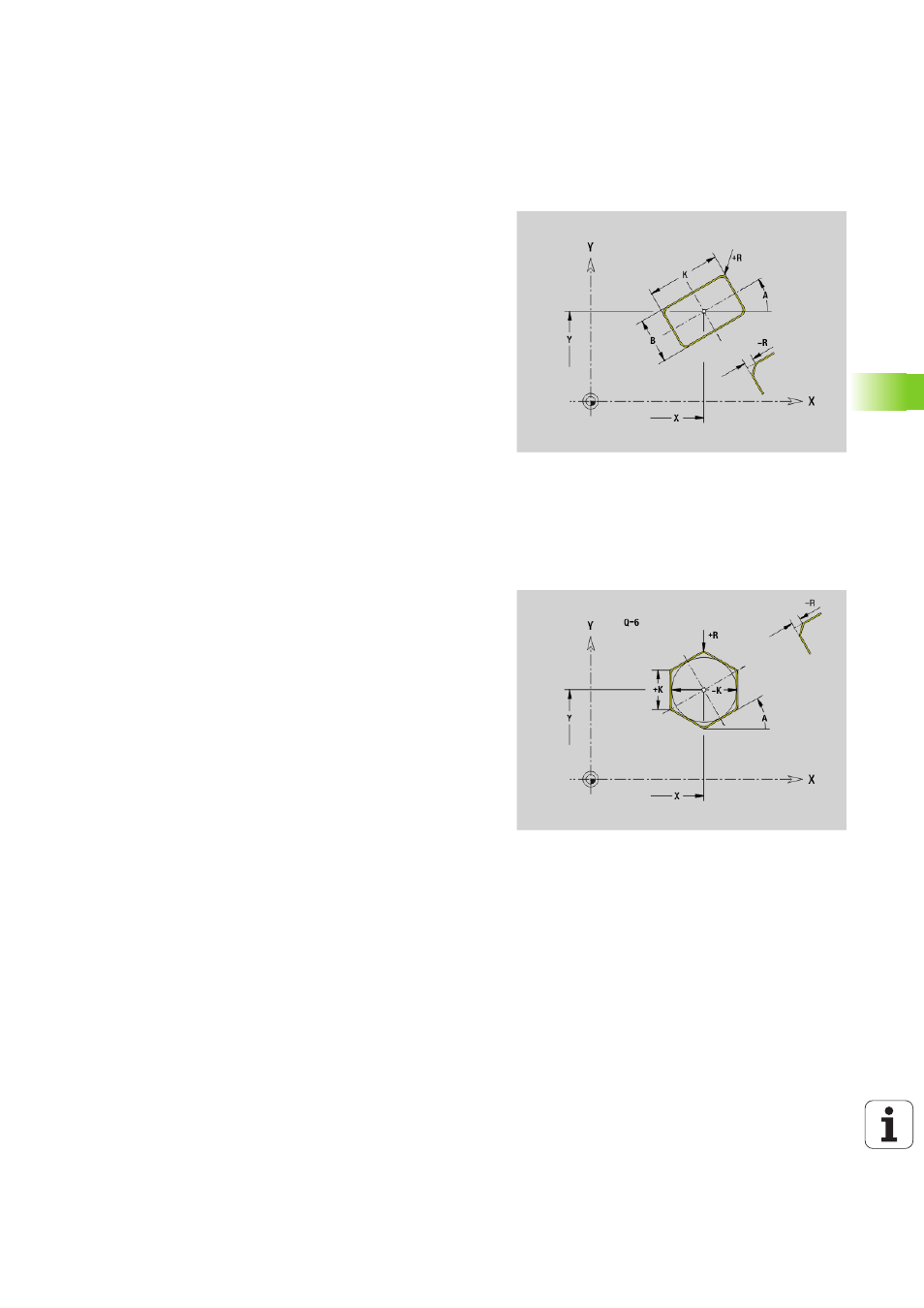

Rectangle plan XY G375 Géo
G375 définit un rectangle dans le plan XY.
Polygone plan XY G377 Géo
G377 définit un polygone régulier dans le plan XY.
Paramètres
X
Centre du rectangle (cote du rayon)
Y Centre du rectangle
A Position angulaire (référence: Axe X positif; par défaut: 0°)
K Longueur du rectangle
B Largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur/hauteur (par défaut: "P" issue de G308)
 P<0: Poche
 P\>0: Ilot
I Diamètre de limitation (pour limitation de coupe)
 aucune donnée : "X" issu de l'identifiant de section
 "I" écrase le "X" issu de l'identifiant de section
Paramètres
X
Centre du polygone (cote du rayon)
Y Centre du polygone
Q Nombre de coins (Q \>= 3)
A Position angulaire (référence: Axe X positif; par défaut: 0°)
K Longueur arête/cote sur plat
 K\>0: longueur de l'arête
 K<0: cote sur plat (diamètre intérieur)
R Chanfrein/arrondi – par défaut: 0
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur/hauteur (par défaut: "P" issue de G308)
 P<0: Poche
 P\>0: Ilot
I Diamètre de limitation (pour limitation de coupe)
 aucune donnée : "X" issu de l'identifiant de section
 "I" écrase le "X" issu de l'identifiant de section
