HEIDENHAIN MANUALplus 620, CNC PILOT 640 231
4.6 Cont
ours ax
e C – Pr
incipes de base
Centre de courbure comme référence et position normale
Programmation:
 Centre du motif <\> Centre de la courbure
 Rayon du motif = Centre de la courbure
 Position normale
Ces commandes disposent les rainures à la distance "rayon du
motif+rayon de courbure" autour du centre du motif.

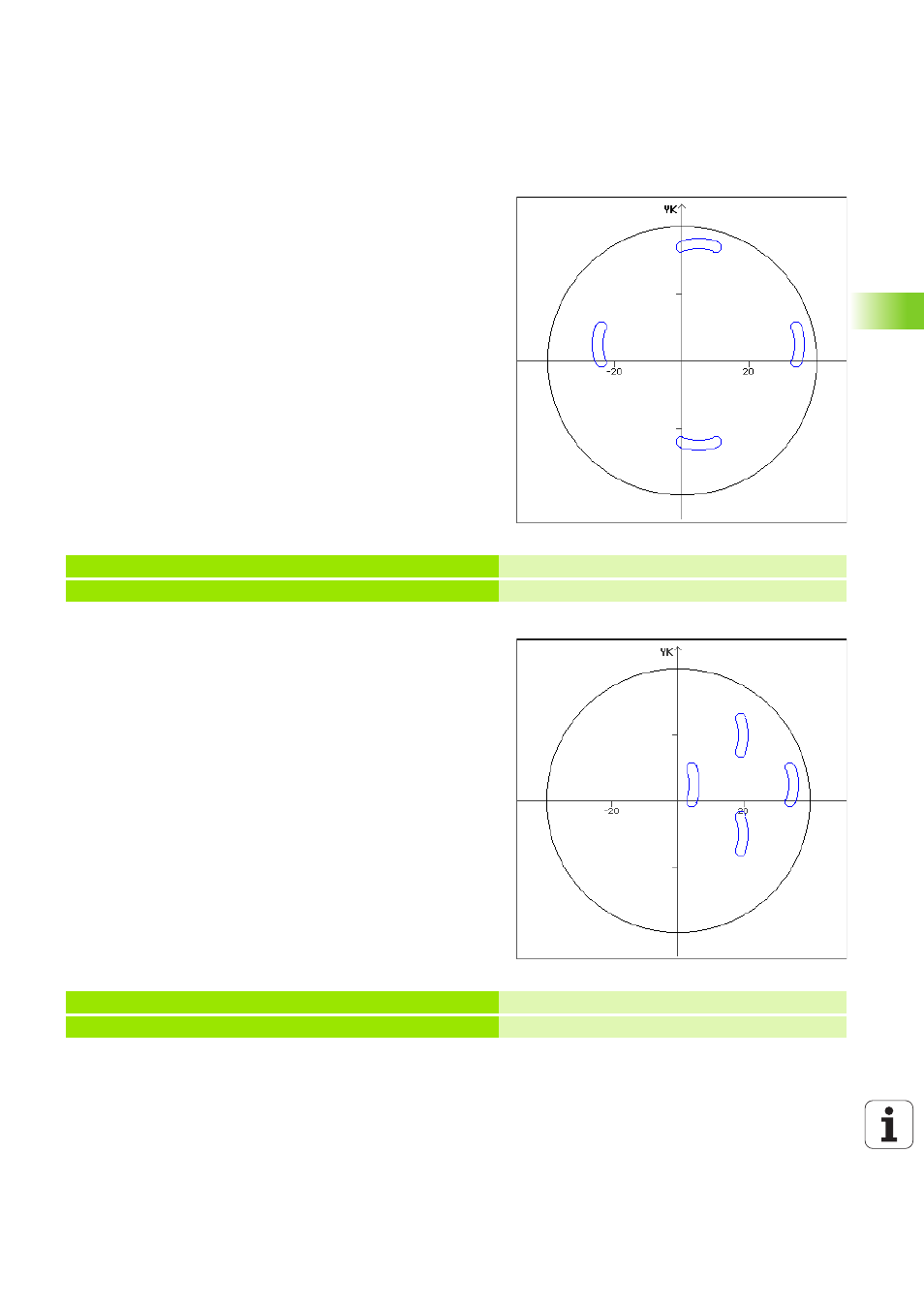

Exemple: Centre de courbure comme référence, position normale
Centre de courbure comme référence et position d'origine
Programmation:
 Centre du motif <\> Centre de la courbure
 Rayon du motif = Centre de la courbure
 Position d'origine
Ces commandes disposent les rainures à distance "rayon du
motif+rayon de courbure" autour du centre du motif tout en
conservant l'angle initial et l'angle final.
Exemple: Centre de courbure comme référence, position d'origine
N.. G402 Q4 K30 A0 XK5 YK5 H0 Motif circulaire, position normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
N.. G402 Q4 K30 A0 XK5 YK5 H1 Motif circulaire, position d'origine
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
