138 Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

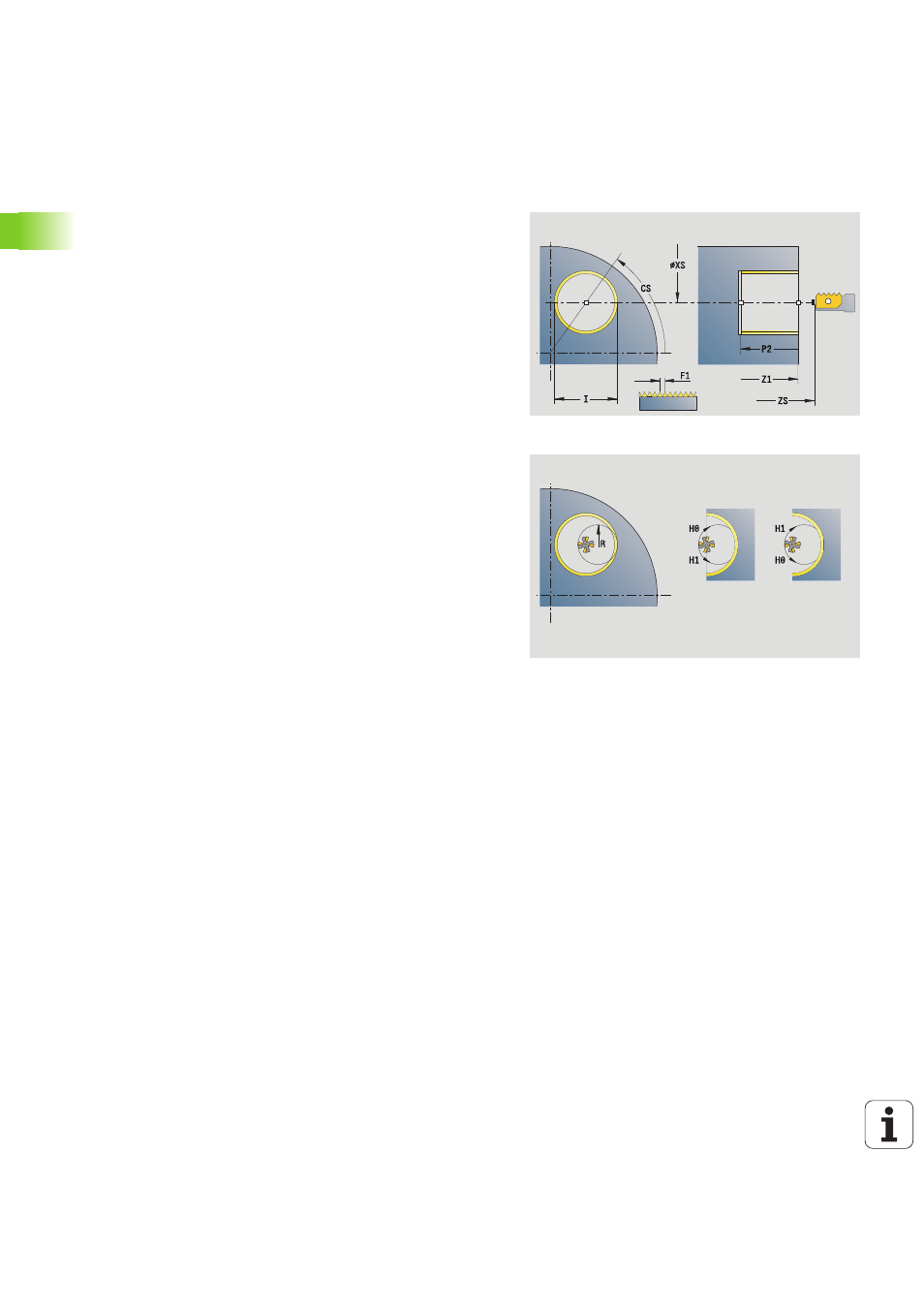

Unit "Fraisage de filet"
Le cycle fraise un filet dans un trou existant.
Positionnez l'outil au centre du trou avant d'appeler G799. Le cycle
positionne l'outil à l'intérieur du trou, au "point final du filet". L'outil se
déplace avec le "rayon d'approche R" et fraise le filet. A chaque
rotation, l'outil effectue une passe d'un pas "F". Ensuite, le cycle
dégage l'outil et le retire au point de départ. Dans le paramètre V, vous
programmez si le filetage peut être fraisé en un tour avec une fraise
multidents (peigne) ou en plusieurs tours avec une fraise monodent.
Nom de l'unit : G799_Frais_Filet_C / cycle : G799 (voir page 341)
Accès à la base de données technologiques :
 Type d'usinage : fraisage finition
 Paramètres variables : F, S
Formulaire Position
Z1
Point de départ du perçage
P2 Profondeur du filet
I Diamètre de taraudage
F1 Pas du filet
Formulaire cycle
J
Sens du filet
 0 : filet à droite
 1 : filet à gauche
H Sens d'usinage
 0 : en opposition
 1 : en avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1 : le filetage est usiné avec plusieurs hélices (outil
monodent)
R Rayon d'approche
Autres formulaires : voir page 60
