362 Programmation DIN
4.26 Cy
cles de fr
aisag
e

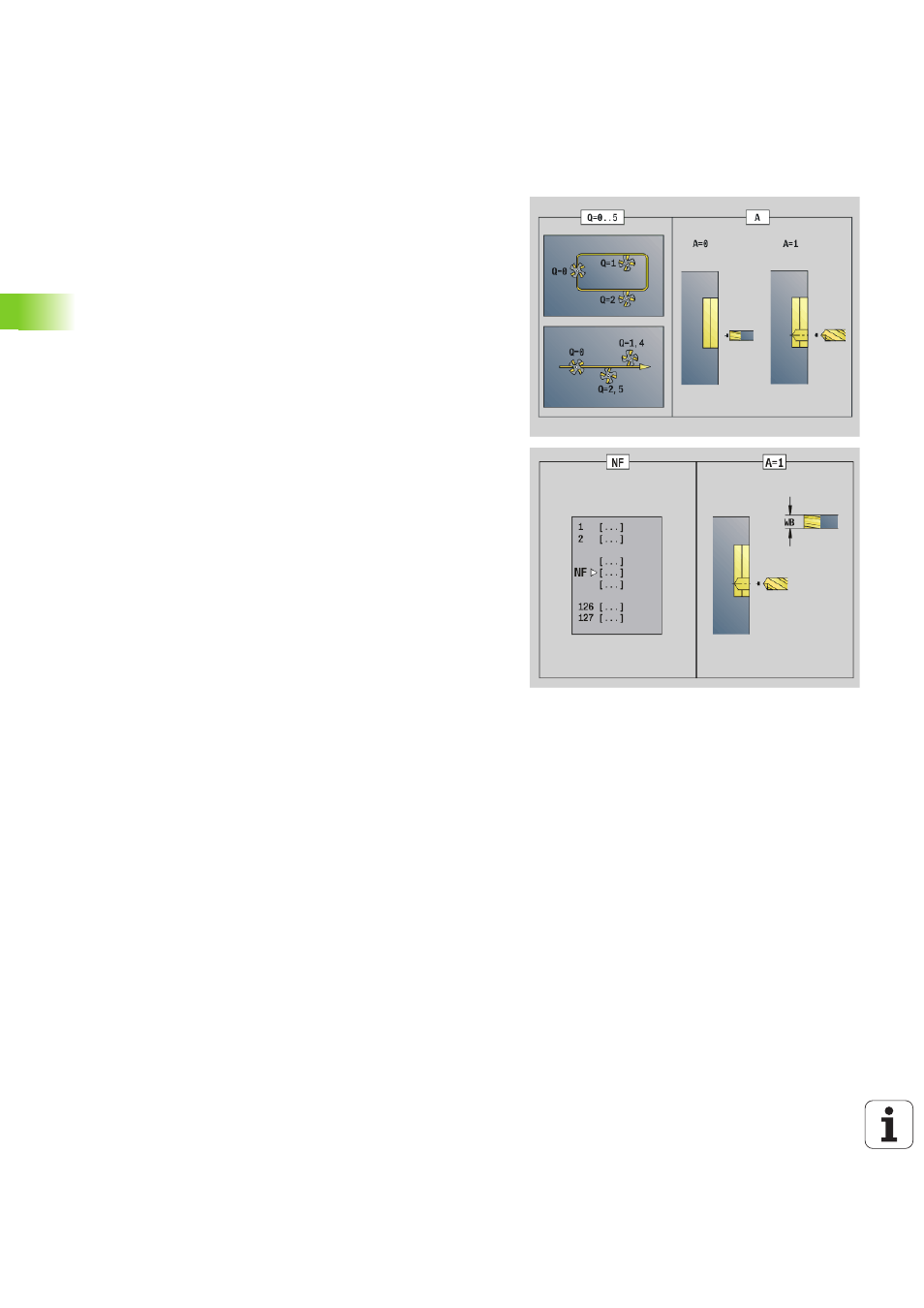

G840 – Calculer les positions de pré-perçage
Le cycle "G840 A1 .." détermine les positions de pré-perçage et les
mémorise sous la référence indiquée à "NF". Ne programmez que les
paramètres indiqués dans le tableau suivant.
Voir également:
 G840 – Principes de base : Page 361
 G840 – Fraisage : Page 364
Paramètres – Calculer les positions de pré-perçage
Q
Type de cycle (= lieu du fraisage)
 Contour ouvert. Si les sections se recoupent, "Q" définit si la
première section (à partir du point initial) ou bien tout le
contour doit être usiné.
 Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
 Q=1: Usinage à gauche du contour. En cas de
recoupements, ne tenir compte que de la première zone
du contour.
 Q=2: Usinage à droite du contour. En cas de
recoupements, ne tenir compte que de la première zone
du contour.
 Q=3: Non autorisé
 Q=4: Usinage à gauche du contour. En cas de
recoupements, tenir compte de tout le contour.
 Q=5: Usinage à droite du contour. En cas de
recoupements, tenir compte de tout le contour.
 Contour fermé
 Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
 Q=1: Fraisage intérieur
 Q=2: Fraisage extérieur
 Q=3..5: Non autorisé
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour – Début de la section
de contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Premier élément du contour (pas le
point initial)
 Contour fermé: Premier élément du contour (pas le point
initial).
NE Numéro de séquence final du contour – Fin de la section de
contour
 Figures, contour libre fermé : aucune donnée
 Contour ouvert: Dernier élément du contour
 Le contour comporte un seul élément:
 Aucune donnée : usinage dans le sens du contour
 NS=NE programmé: Usinage dans le sens inverse du
contour
