HEIDENHAIN MANUALplus 620, CNC PILOT 640
201
4.2 Définition de la pièce br
ut
e
4.2 Définition de la pièce brute

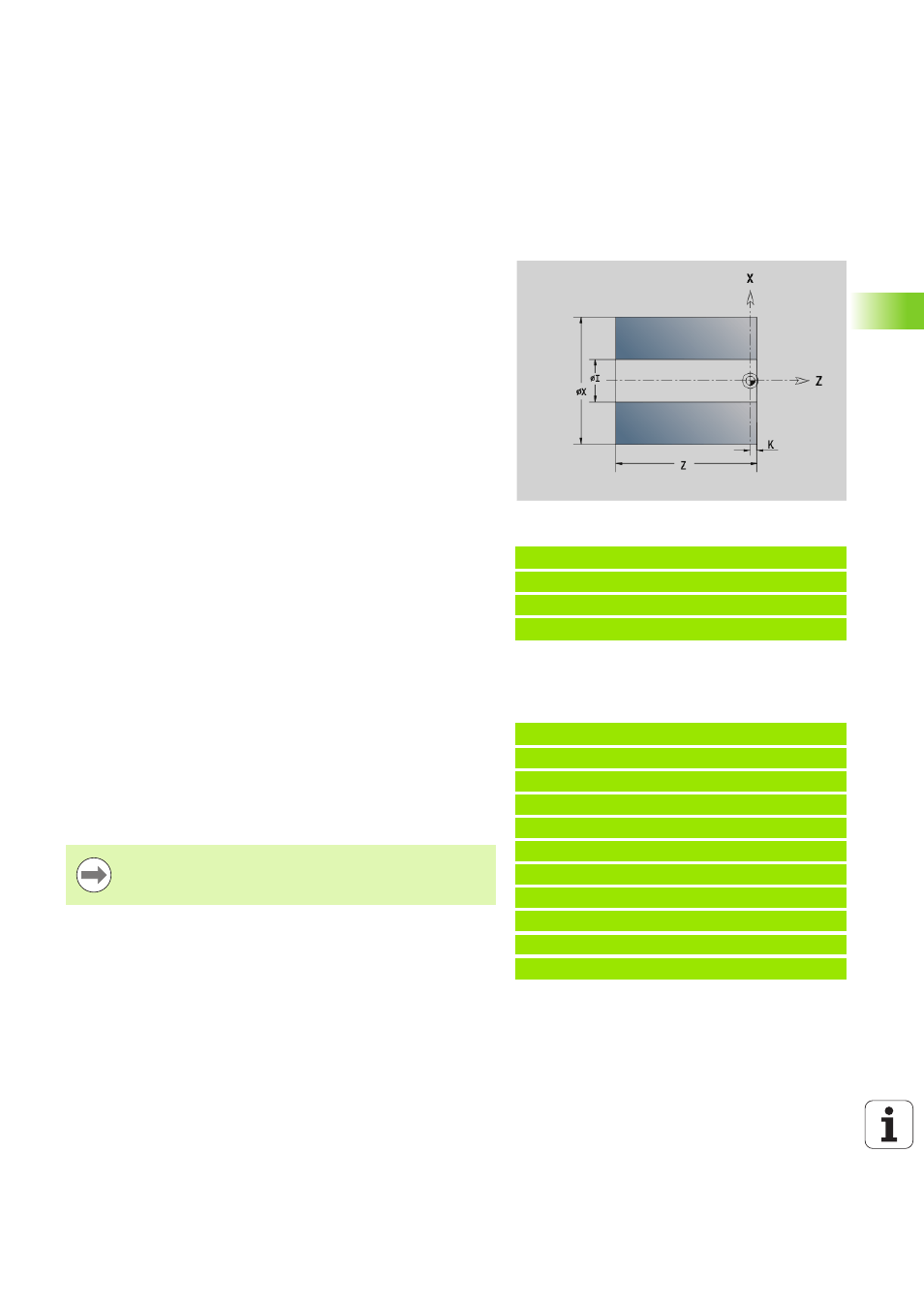

Mandrin cylindre/tube G20-Géo
G20 définit le contour d'une barre/tube.
Pièce moulée G21-Géo
G21 crée le contour de la pièce brute à partir du contour de la pièce
finie, plus la "surépaisseur équidistante P".
Beispiel: G20-Géo
. . .
PIECE BRUTE
N1 G20 X80 Z100 K2 I30 [cylindre creux]
. . .
Paramètre
X
Diamètre barre/tube
Diamètre du cercle circonscrit avec pièce brute multi-pans
Z
Longueur de la pièce brute
K
Côté droit (distance point zéro pièce – côté droit)
I
Diamètre intérieur pour les tubes
Beispiel: G21-Géo
. . .
PIECE BRUTE
N1 G21 P5 Q1 [Pièce brute moulée]
. . .
PIECE FINIE
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Paramètre
P
Surépaisseur équidistante (référence: contour de la pièce finie)
Q
Perçage O/N (par défaut: 0)
0: Sans
1 : avec perçage
G21 ne peut pas être utilisé pour la description d'un "Brut
auxiliaire".
