HEIDENHAIN MANUALplus 620, CNC PILOT 640
215
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

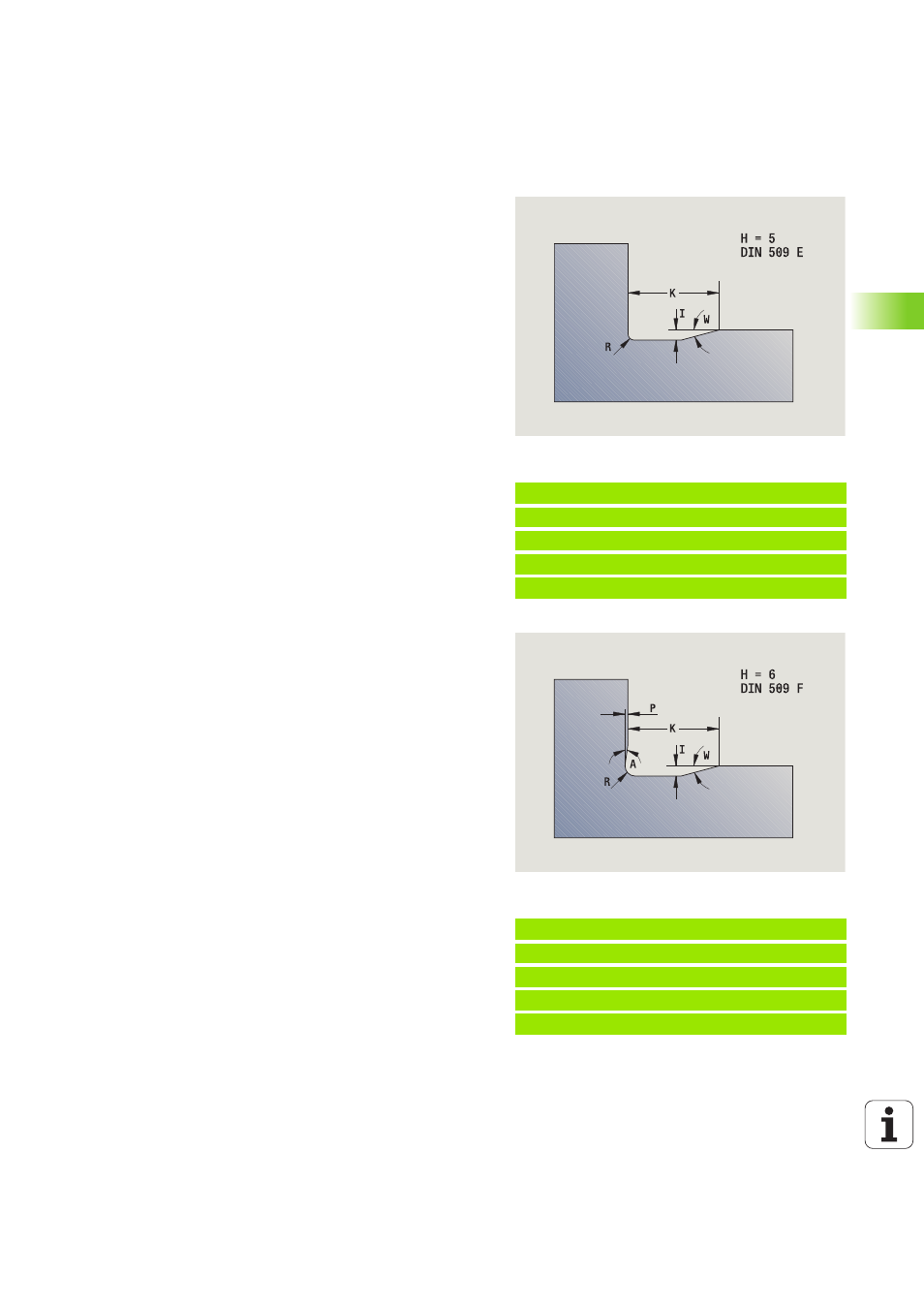

Dégagement DIN 509 E (H=0,5)
Les paramètres que vous n'avez pas renseignés sont déterminés par
la Commande numérique en fonction du diamètre.
Dégagement DIN 509 F (H=6)
Les paramètres que vous n'avez pas renseignés sont déterminés par
la Commande numérique en fonction du diamètre.
Beispiel: Appel de G25-Géo DIN 509 E
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement forme DIN 509 E: H=0 ou H=5
I
Profondeur du dégagement (cote de rayon)
K
Largeur du dégagement
R
Rayon du dégagement (aux deux angles)
W
Angle du dégagement
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
Beispiel: Appel de G25-Géo DIN 509 F
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement forme DIN 509 F: H=6
I
Profondeur du dégagement (cote de rayon)
K
Largeur du dégagement
R
Rayon du dégagement (aux deux angles)
P
Profondeur transversale
W
Angle du dégagement
A
Angle transversal
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
