Fraisage de poche, finition G846
G846 réalise la finition de contours fermés.
Si la poche est composée de plusieurs sections, la fonction G846 tient
compte de toutes les zones de la poche.
Vous agissez sur le sens de fraisage avec le sens de déroulement du
fraisage H
, le sens d'usinage Q, et le sens de rotation de la fraise (voir
tableau suivant).

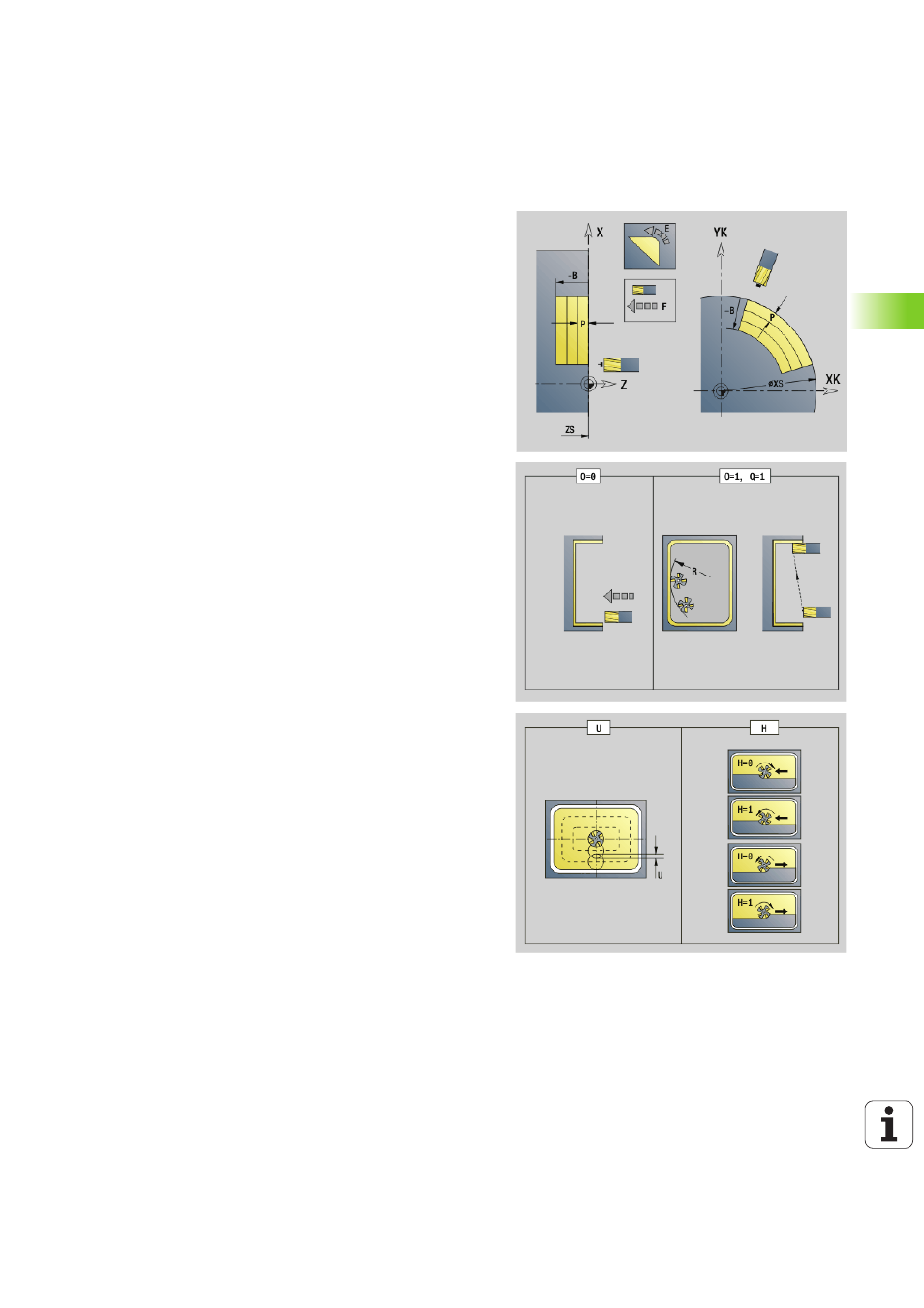

Paramètres – Finition
ID
Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Un élément du contour (pas le point de
départ)
B Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
P Plongée (max.) (par défaut: Fraisage en une passe)
XS Bord supérieur de fraisage de l'enveloppe (remplace le plan de
référence issu de la définition du contour)
ZS Bord supérieur de fraisage face frontale (remplace le plan de
référence de la définition du contour)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
 R=0: L'élément de contour est abordé directement. Plongée
au point d'approche, au dessus du plan de fraisage, puis
plongée verticale en profondeur.
 R\>0: La fraise effectue un mouvement d'approche/de sortie
en forme d'arc de cercle de manière tangentielle à l'élément
de contour.
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement - hors fonction pour l'usinage avec
l'axe C
H Mode de fraisage (par défaut : 0)
 0 : en opposition
 1 : en avalant
F Avance de plongée pour plongée en profondeur (par défaut :
avance active)
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
RB Plan de retrait (par défaut : retour à la position initiale)
 Face frontale ou arrière: Position de retrait dans le sens Z
 Enveloppe: Position de retrait dans le sens X (cote de
diamètre)
